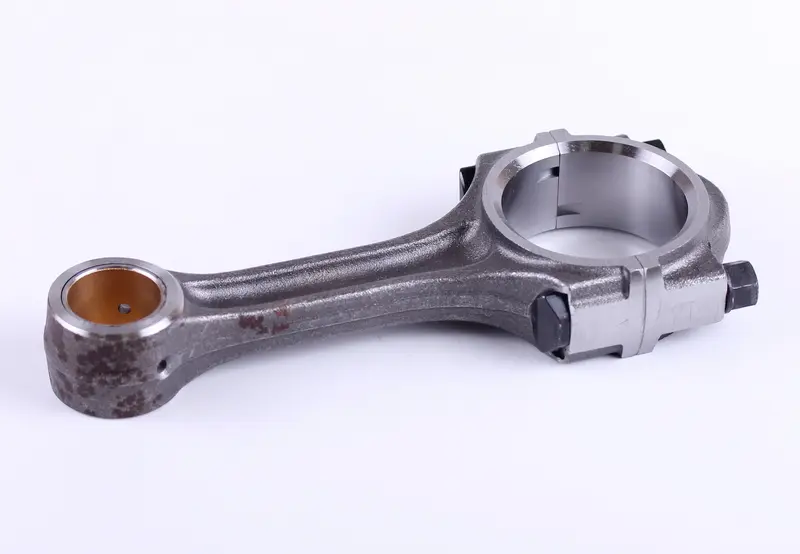

Шатун у зборі ZN490BT ZN390 ZN485 DongFeng 404 Chery 244/354/404 AMG

Призначення та будова

Шатун у зборі ZN490BT ZN390 ZN485 DongFeng 404 Chery 244/354/404 AMG з’єднує поршень із колінчастим валом і передає зусилля від згоряння палива. Під час роботи він сприймає змінне навантаження та бере участь у перетворенні зворотно-поступального руху поршня на обертання вала. Справність шатуна потрібна для правильного положення поршня в циліндрі та роботи підшипника на шатунній шийці.

Мала головка призначена для поршневого пальця, а велика має рознімну конструкцію з кришкою та кріпленням. В отворі малої головки встановлена втулка. Знімна кришка дає змогу приєднати шатун до шийки колінвала. Шатун і його кришку зберігають як пару: переставляти кришки між деталями лише через однаковий вигляд не можна, оскільки це порушує геометрію посадкового отвору.

Ознаки пошкодження

Перевірка потрібна, коли з нижньої частини двигуна чути стукіт, у з’єднанні з поршневим пальцем з’явився надмірний зазор або під час розбирання виявлено сліди пошкодження. За одним лише звуком визначити стан шатуна неможливо: разом із ним перевіряють вкладиші, палець і посадкові поверхні. Підставами для заміни є тріщини, згин, скручування, пошкоджене кріплення кришки та деформація головок понад допустимі межі.

До таких несправностей можуть призвести недостатнє змащування підшипника, перегрів, заклинювання суміжних деталей або ударне навантаження при потраплянні рідини в циліндр. Причину пошкодження потрібно усунути до складання, інакше новий шатун також може вийти з ладу. Поруч із ним оглядають шатунну шийку колінвала, поршневий палець, бобишки поршня та робочі поверхні вкладишів.

Як перевірити відповідність

Зіставте позначення двигуна й будову знятої деталі. Для підбору мають значення міжосьова відстань головок, їхня ширина, посадка під поршневий палець і розміри великої головки з урахуванням передбачених вкладишів. Порівняйте форму стрижня, розташування роз’єму та кріплення, наявність і положення отворів для змащування. Зовнішня подібність не замінює вимірювань: відхилення геометрії впливає на положення поршня та роботу підшипника.

Розмір вкладишів узгоджують із фактичними розмірами шатунної шийки, зокрема після шліфування колінвала. Втулку малої головки перевіряють разом із пальцем, який буде встановлено, враховуючи потрібний робочий зазор. Якщо палець просто проходить крізь отвір, цього недостатньо для оцінки посадки: результат звіряють із допусками двигуна.

На що зважати під час монтажу

Перед складанням очищають поверхні з’єднань і перевіряють отвори для змащування. Шатун, кришку та поршень розташовують відповідно до вимог конкретного двигуна. Вкладиші мають правильно сісти на свої місця, а робочі поверхні потребують змащування під час монтажу. Кріплення затягують у визначеній послідовності з установленим моментом; потребу в нових болтах або гайках визначають за вимогами двигуна та станом кріплення.

Після затягування контролюють зазори й перевіряють, чи рухається з’єднання без заїдання. Невідповідні вкладиші, неправильно повернута кришка або помилка затягування можуть спричинити перегрів підшипника та пошкодження колінвала. Перевірка посадок і геометрії на етапі складання допомагає уникнути повторного розбирання двигуна.
