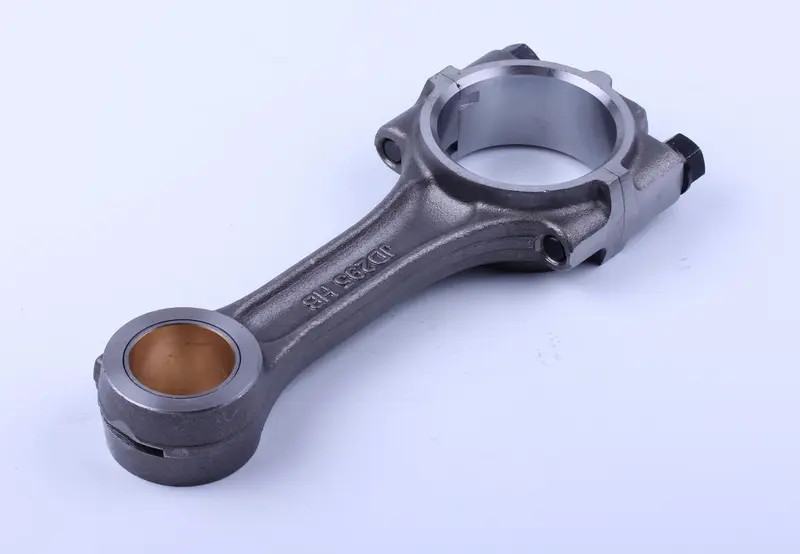

Шатун у зборі TY295 Xingtai 220/224 AMG

Шатун у зборі TY295 Xingtai 220/224 AMG з’єднує поршень із колінчастим валом і передає зусилля, що виникає під час згоряння пального. Він працює під змінними навантаженнями, тому стан його головок і точність посадок впливають на роботу кривошипно-шатунного механізму. Такий шатун потрібен для заміни пошкодженої деталі або відновлення двигуна зі зношеними з’єднаннями поршня та вала.

Будова та ознаки пошкодження

Деталь складається зі стержня, малої головки з втулкою під поршневий палець і великої головки з відокремлюваною кришкою. Мала головка забезпечує з’єднання з поршнем, велика охоплює шатунну шийку колінчастого вала. Завдяки рознімній конструкції шатун можна встановити на шийку, після чого кришку фіксують кріпленням.

Перевірка потрібна, якщо з’явилися стукіт у двигуні, надмірний люфт пальця, сліди перегрівання або пошкодження поверхонь підшипників. За самим звуком визначити стан шатуна неможливо: після розбирання оглядають втулку, вкладиші та шийку вала. Тріщини, вигин, скручування, деформована велика головка чи пошкоджені посадки є причинами заміни. Нові вкладиші не виправлять порушену геометрію отвору.

Як перевірити відповідність

Для підбору звірте позначення двигуна та розміри демонтованого шатуна. Порівняйте міжцентрову відстань головок, їхню ширину, посадки під палець і вкладиші, форму кришки та розташування кріплення. Якщо конструкція має отвори або канали для оливи, перевірте їхнє розміщення. Зовнішньої подібності недостатньо: потрібні вимірювання та зіставлення з документацією двигуна.

Поршневий палець і шатунну шийку перевіряють окремо, оскільки новий шатун не усуває їхнього зносу. Розмір вкладишів має відповідати фактичному розміру шийки, зокрема після її механічної обробки. Помилка в міжцентровій відстані змінює положення поршня. Невідповідна ширина головки або неправильна посадка можуть спричинити затискання, надмірний зазор і подальше пошкодження двигуна.

На що зважати під час монтажу

Розбираючи з’єднання, збережіть взаємне положення шатуна та його кришки. Переставляти кришки між різними шатунами не можна: правильна геометрія великої головки залежить від узгодженості цих частин. Перед складанням очищують контактні поверхні, оглядають кріплення та видаляють забруднення з отворів для оливи, якщо вони є. Бруд чи задирки під вкладишем заважають йому сісти на місце.

Разом із шатуном перевіряють втулку, поршневий палець і вкладиші, а також отвори під палець у поршні. Зношені суміжні деталі замінюють, щоб не залишати люфт у новому з’єднанні. Шатун і поршень встановлюють у передбаченому для двигуна положенні, поверхні тертя змащують. Кріплення кришки затягують із моментом і в послідовності, визначеними документацією двигуна.

Після складання перевіряють зазори та вільний рух з’єднань. Колінчастий вал має провертатися вручну без заклинювання; допустимі зазори контролюють за вимогами двигуна. Якщо попередню деталь пошкодили нестача мащення або перегрівання, спочатку усувають причину. Інакше навіть правильно підібраний шатун працюватиме в умовах, які вже призвели до несправності.
