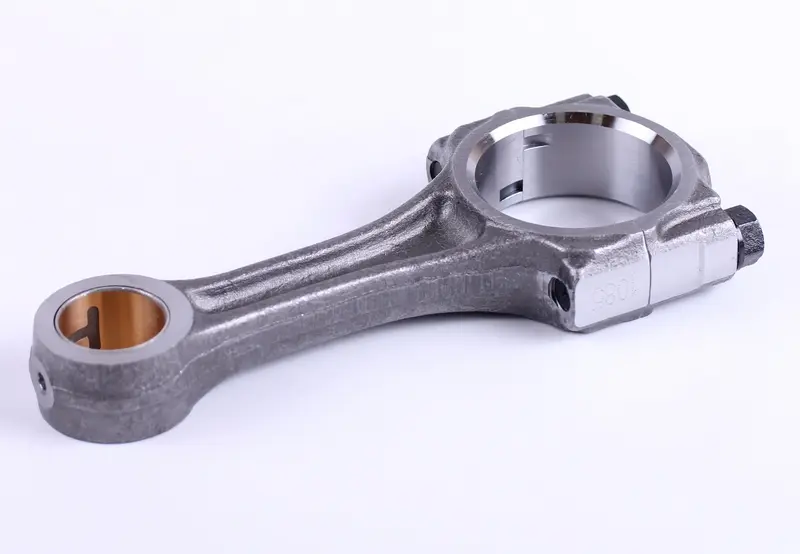

Шатун у зборі 4L22BT AMG

Шатун у зборі 4L22BT AMG з’єднує поршень із колінчастим валом і передає зусилля між ними. Під час роботи двигуна навантаження на нього постійно змінюється, тому справність головок, стрижня та кріплення має значення для всього кривошипно-шатунного механізму. Цю деталь встановлюють замість пошкодженого або зношеного шатуна, якщо його стан більше не дозволяє забезпечити правильну посадку суміжних деталей.

Будова та ознаки пошкодження

Мала головка шатуна призначена для поршневого пальця, а велика рознімна головка з кришкою — для з’єднання з колінчастим валом. В отвір малої головки встановлено втулку. Завдяки розніму великої головки з’єднання можна зібрати навколо шийки вала. Кришка має залишатися в парі зі своїм шатуном і займати правильне положення: це необхідно для збереження форми отвору та належної роботи підшипникового з’єднання.

Перевірити шатун варто за появи стуку в нижній частині двигуна, збільшеного люфту поршневого пальця, слідів перегрівання або пошкодження підшипникових поверхонь. Джерело стуку визначають після розбирання та вимірювань, адже такі симптоми можуть мати й інші причини. Окремо перевіряють стрижень на вигин і скручування, шукають тріщини, оцінюють стан розніму та посадкових поверхонь. Заміна лише шатуна не виправить зношення пальця чи шийки колінчастого вала.

Як перевірити відповідність

Позначення 4L22BT звіряють із позначенням двигуна, після чого порівнюють знятий шатун із деталлю для заміни за геометрією. Потрібно перевірити міжцентрову відстань головок, діаметри та ширину отворів, форму стрижня, розташування розніму й кріплень. Також мають відповідати посадка поршневого пальця, будова великої головки та розташування мастильних отворів, якщо вони передбачені конструкцією. Подібні обриси не замінюють перевірки розмірів: відмінність у місці з’єднання може завадити складанню або спричинити неправильну роботу механізму.

Разом із шатуном перевіряють поршневий палець, поверхні його посадки в поршні, шийку колінчастого вала та деталі підшипникового з’єднання. Відсутність задирок ще не означає, що розміри залишилися в допустимих межах, тому стан цих деталей оцінюють вимірюваннями. Якщо пошкодження виникло через недостатнє змащування, причину усувають до складання. Потребу в новому кріпленні визначають за станом знятих деталей і вимогами ремонтної документації двигуна.

Монтаж і контроль

Перед установленням очищують поверхні прилягання та канали подавання мастила, перевіряють посадку суміжних деталей. Поверхні тертя змащують відповідно до порядку складання двигуна. Кришку встановлюють на її шатун у передбаченому положенні; міняти кришки місцями між шатунами не можна. Кріплення затягують у визначеній послідовності з потрібним моментом і, якщо це передбачено, з подальшим доворотом на заданий кут. Параметри затягування беруть із ремонтної документації, а не визначають за розміром головки болта.

Після складання вимірюють зазори в з’єднаннях і перевіряють, чи вільно провертається механізм. Невідповідна посадка, помилка в орієнтації кришки або неправильне затягування здатні призвести до перегрівання, стуку, пошкодження шийки вала та руйнування з’єднання. Перевірка люфту рукою не замінює вимірювань: контроль потрібен і тоді, коли складені деталі рухаються без помітного заїдання.
