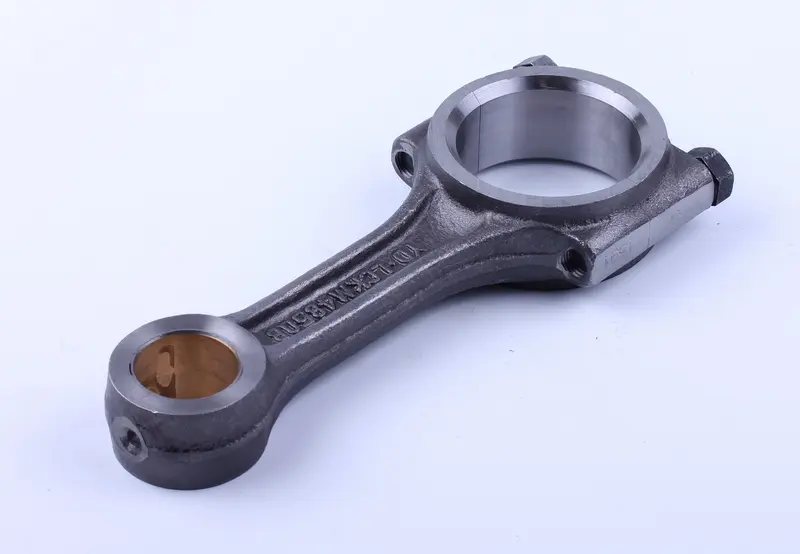

Шатун Y385/BY385T/Y385T/YD385T для Jinma 254/264 AMG

Для чого потрібен шатун

Шатун для двигунів Y385/BY385T/Y385T/YD385T техніки Jinma 254/264 з'єднує поршень із колінчастим валом. Через поршневий палець він передає зусилля від поршня на шатунну шийку вала. Під час роботи навантаження на деталь постійно змінюється, тому справні посадки та правильне складання потрібні для нормальної роботи кривошипно-шатунного механізму.

Будова та ознаки пошкодження

Мала головка служить для з'єднання з поршневим пальцем, велика — з колінчастим валом. Під час дефектування перевіряють стрижень та отвори обох головок. Якщо конструкція передбачає знімну кришку, додатково перевіряють поверхні стику та кріплення. Таку кришку залишають у парі з її шатуном, оскільки переставляння між деталями може порушити геометрію посадки.

Шатун потребує заміни за наявності тріщин, деформації, пошкоджених посадкових поверхонь або порушеної форми головок. Стук і надмірний люфт у з'єднаннях є приводом для перевірки, проте причиною можуть бути також зношені вкладиші, поршневий палець чи шийка вала. Висновок роблять після розбирання та вимірювання. Якщо несправність виникла через нестачу мастила або заклинювання, оглядають поверхні спряжених деталей і з'ясовують причину пошкодження.

Як перевірити відповідність

Для підбору звірте позначення двигуна та конструкцію знятого шатуна. Самої назви моделі техніки недостатньо для перевірки посадок. Порівняйте відстань між осями головок, діаметри й ширину посадкових місць, форму стрижня та виконання великої головки. За наявності кришки зіставте розташування роз'єму та будову її кріплення. Якщо конструкція передбачає отвори для змащування, перевірте їх розташування. Також має збігатися потрібна орієнтація шатуна відносно поршня.

Малу головку підбирають під відповідний поршневий палець, а посадку великої перевіряють разом із шийкою колінчастого вала та застосовуваними підшипниками. У двигунах із шатунними вкладишами після шліфування вала розмір вкладишів визначають за вимірюванням шийки й ремонтною документацією двигуна. Невідповідну посадку не виправляють сильнішим затягуванням або довільним припасуванням спряжених поверхонь. Таке втручання може спричинити затискання з'єднання чи порушення необхідного зазору.

На що зважати під час заміни

Перед складанням очищають поверхні з'єднань та перевіряють стан пальця, шатунної шийки й передбачених конструкцією втулок або вкладишів. Спряжені деталі зі зносом або пошкодженнями замінюють за результатами перевірки. Шатун встановлюють у належному положенні. Для виконання зі знімною кришкою зберігають парність шатуна й кришки та дотримуються її орієнтації. Порядок затягування, потрібний момент і допустимість повторного використання кріплення визначають за керівництвом до конкретного двигуна.

Під час складання контролюють передбачені зазори, змащують поверхні тертя та перевіряють вільний рух з'єднань до остаточного закриття двигуна. Помилка в довжині шатуна змінює положення поршня; неправильні посадки дають зайвий люфт або перешкоджають руху. Помилка під час складання великої головки може пошкодити підшипник і колінчастий вал. Тому перевірка геометрії й затягування має передувати запуску, а не проводитися вже після появи стуку.
