Шатун DLH1100 Xingtai 160 AMG

Призначення шатуна

Шатун DLH1100 Xingtai 160 AMG з’єднує поршень із колінчастим валом і передає зусилля між ними. Мала головка сполучається з поршневим пальцем, а велика охоплює шатунну шийку колінвала. Разом із кривошипом шатун перетворює зворотно-поступальний рух поршня на обертання вала. Правильна геометрія деталі та стан її посадок потрібні для належного положення поршня й роботи з’єднань під навантаженням.

Будова та підстави для заміни

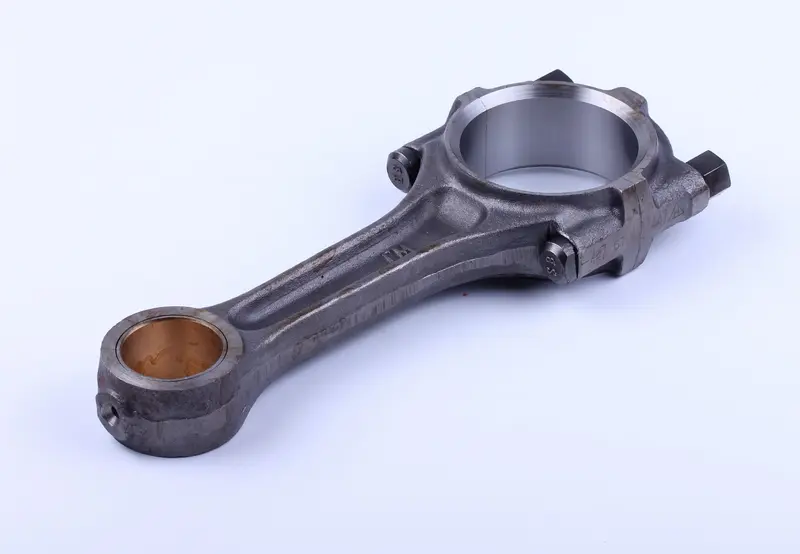

Шатун має стрижень із поздовжніми ребрами, малу головку з втулкою та рознімну велику головку з кришкою й кріпленням. Завдяки розніманню велику головку можна встановити на шийку колінвала. Кришка повинна залишатися у відповідному положенні відносно шатуна. Її не можна довільно розвертати або брати з іншої деталі: це порушує геометрію посадкового отвору та умови роботи підшипника.

Тріщини, вигин, скручування, пошкоджені посадки чи кріпильні з’єднання є підставами для заміни шатуна. Задири та сліди перегрівання у великій головці потребують перевірки деталі, навіть коли ремонт розпочався через зношені вкладиші. Стукіт і надмірний люфт можуть свідчити про зношення сполучень, проте сам звук не визначає причину. Окремо перевіряють поршневий палець, втулку, вкладиші та шийку колінвала.

Як перевірити відповідність

Порівняйте шатун зі знятою деталлю за відстанню між центрами головок, діаметрами й шириною посадок, формою стрижня та розташуванням кришки. Звірте будову кріплення, положення мастильних отворів, якщо вони передбачені, а також відповідність поршневому пальцю й шатунній шийці. Однакових обрисів замало: інша міжцентрова відстань змінює положення поршня, а невідповідна ширина головки порушує бічний зазор.

Посадки перевіряють вимірювальним інструментом. Велику головку вимірюють із правильно встановленою та затягнутою кришкою. Знятий шатун не завжди придатний як єдиний зразок для визначення розмірів: через зношення отвори можуть втратити круглу форму або мати пошкодження. Вимірювання зіставляють із ремонтною документацією двигуна, яка визначає робочі зазори та допустиме зношення.

Особливості монтажу

Під час розбирання зберігають орієнтацію шатуна та його кришки. Перед складанням очищають посадкові поверхні й мастильні канали. Разом із шатуном перевіряють поршневий палець, втулку малої головки, вкладиші та шийку колінвала. Пошкоджені суміжні деталі замінюють або відновлюють за технологією ремонту двигуна. Якщо поломку спричинили перегрівання чи недостатнє змащування, спочатку усувають причину, інакше нова деталь також може зазнати пошкоджень.

Шатун встановлюють у належному напрямку, змащуючи сполучення відповідно до вимог двигуна. Кріплення затягують у визначеній послідовності та з моментом із ремонтної документації; за нею ж перевіряють можливість повторного використання кріплення. Після складання контролюють зазори та вільний рух механізму без заклинювання. Невідповідна посадка, перекошена кришка або неправильне затягування можуть пошкодити вкладиші, шийку колінвала й поршневу групу.
