Фланець верхнього патрубка радіатора Xingtai 120 AMG

Фланець верхнього патрубка радіатора Xingtai 120 AMG з’єднує верхній шланг системи охолодження з відповідною посадковою поверхнею. Охолоджувальна рідина проходить крізь трубчастий відвід, а основа слугує для кріплення з’єднання. Щільність стику залежить від стану фланця, ущільнення під основою та ділянки шланга, надітої на відвід.

Будова та ознаки пошкодження

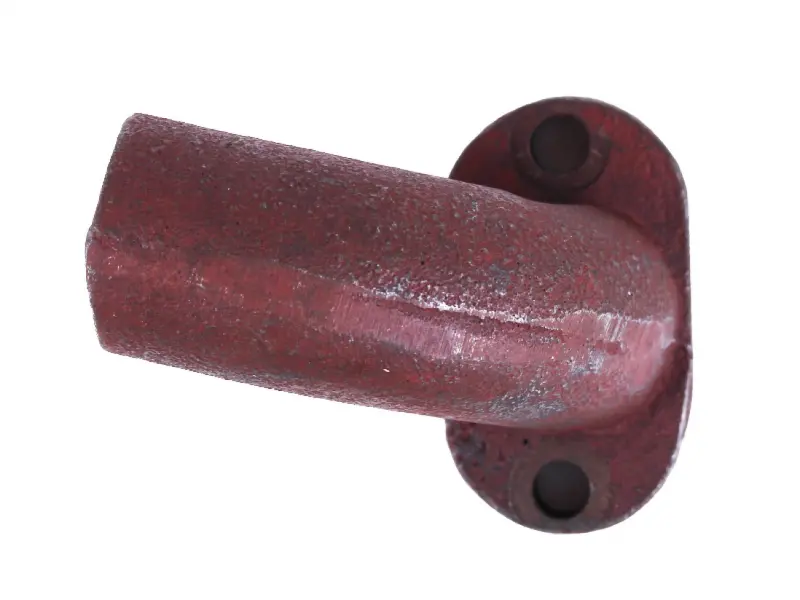

Фланець має подовжений трубчастий відвід і овальну основу з двома отворами для кріплення. Відвід виходить під кутом до основи, корпус має червоно-коричневе забарвлення. Для встановлення суттєві напрямок виходу та розташування отворів: шланг має приєднуватися без перекручування, сильного натягу й залому, який звужує прохід для рідини.

Заміну виконують, коли з’являються тріщини, пошкоджується основа або руйнуються стінки відводу. Корозійні раковини на ділянці під шлангом також можуть заважати щільному приляганню. Волога біля з’єднання, висохлі відкладення та повторне підтікання після складання — привід оглянути деталі стику. Теча біля хомута не завжди означає пошкодження фланця: причиною буває затверділий або надірваний шланг.

Як перевірити відповідність

Зіставте з демонтованою деталлю контур і розміри основи, діаметр кріпильних отворів та відстань між їхніми центрами. Далі перевірте зовнішній діаметр відводу, його довжину та кут відносно площини кріплення. Навіть якщо отвори збігаються, інше положення трубчастої частини може заважати приєднанню шланга або створювати постійне навантаження на нього.

Перевірте також прохідний отвір і місце прилягання ущільнення. Прокладку добирають за формою стику: її край не повинен перекривати канал. На шлангу огляньте внутрішню поверхню та ділянку під хомутом. Тріщини, розбухання, втрата гнучкості або глибокі сліди стискання свідчать, що шланг варто замінити разом із пошкодженим фланцем. У хомута перевіряють стан стрічки й механізму стягування, у болтів — різьбу.

Порядок заміни

Працюють з охололою системою охолодження. Спочатку скидають тиск і зливають рідину нижче рівня з’єднання, після чого послаблюють хомут, знімають шланг та відкручують фланець. Якщо шланг прикипів, його відокремлюють обережно, без різких ривків. Не використовуйте відвід як важіль: зусилля може передатися на сусідні з’єднання та пошкодити їх.

Посадкову поверхню очищають від залишків старої прокладки й забруднень, уникаючи подряпин. Фланець спочатку приміряють без затягування та переконуються, що отвори збігаються, а основа прилягає рівно. Потім встановлюють відповідне ущільнення й рівномірно затягують кріплення з моментом, передбаченим для цього з’єднання. Притягувати перекошену основу болтами не можна.

Шланг надягають без натягу та заломів. Хомут розміщують над ділянкою, всередині якої є трубчаста опора, щоб він притискав гуму до відводу. Надмірним стягуванням не виправити невідповідний діаметр: воно може пошкодити шланг або саме з’єднання. Якщо для складання доводиться сильно відгинати шланг, потрібно ще раз перевірити геометрію деталі.

Після відновлення рівня рідини та видалення повітря за порядком обслуговування техніки перевіряють обидва місця ущільнення — під основою і біля хомута. Огляд повторюють після прогрівання та охолодження. Неправильний підбір або перекіс під час монтажу можуть спричинити витік рідини й перегрів двигуна, тому щільне з’єднання має утворюватися завдяки правильному приляганню деталей.
