Фільтрувальний елемент гідравлічної рідини з трубкою Jinma 200/204/240/244 AMG

Фільтрувальний елемент гідравлічної рідини з трубкою для Jinma 200/204/240/244 затримує забруднення, що потрапляють у потік оливи. Фільтрація допомагає зменшити надходження сторонніх частинок до насоса та механізмів керування гідросистемою. Під час обслуговування перевіряють не лише сітку, а й трубку, її з’єднання з фільтром та поверхні прилягання. Позначення виробу — AMG.

Як влаштований фільтр

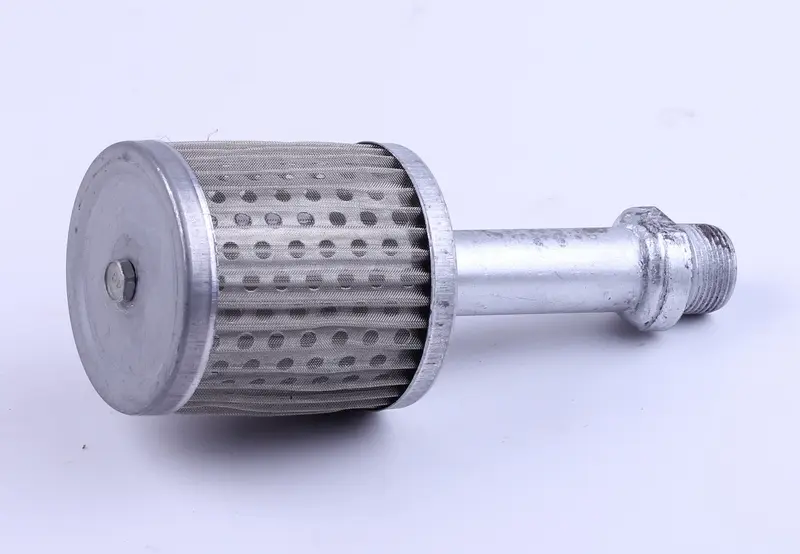

Циліндрична фільтрувальна частина складається з дрібної сітки поверх основи з круглими отворами та круглих торцевих пластин. Від неї відходить трубка із зовнішньою різьбою на вільному кінці. Поруч із різьбою є шестигранна ділянка під інструмент. Для правильного підбору потрібно порівнювати весь виріб: однаковий діаметр циліндра ще не означає, що трубка й кріплення підійдуть.

Олива проходить крізь сітку, а частинки бруду залишаються на її поверхні. У міру накопичення забруднень зростає опір проходженню рідини. Розірвана сітка вже не забезпечує належного затримання частинок, навіть якщо фільтр зберіг форму. Окремої уваги потребують вм’ятини, пошкодження країв і місця з’єднання циліндра з трубкою.

Причини перевірки та заміни

Фільтр оглядають під час планового обслуговування гідросистеми, після виявлення бруду в оливі та за наявності механічних пошкоджень. Уповільнений або нерівномірний рух гідравлічних механізмів і незвичний шум насоса можуть супроводжувати погане проходження рідини через забруднену сітку. Проте ці ознаки не вказують лише на фільтр: разом із ним перевіряють рівень і стан оливи та герметичність з’єднань.

Тріщина трубки, розрив сітки чи послаблене кріплення є причинами заміни, які промивання не усуне. Чи дозволено очищати непошкоджений фільтр, визначають за інструкцією машини. Не варто прочищати отвори голкою або іншим гострим предметом: так можна збільшити комірки й погіршити затримання забруднень.

Що порівняти зі знятою деталлю

• Діаметр і висоту циліндра, його форму та положення відносно трубки.
• Загальну довжину виробу, довжину трубки й розташування різьбового кінця.
• Діаметр, крок і довжину різьби, форму упору та спосіб ущільнення.
• Посадкове місце й вільний простір навколо встановленого фільтра.

Зіставте ці параметри зі старим фільтром і документацією конкретної машини. Надто довга трубка може завадити встановленню, а невідповідна різьба — пошкодити отвір, у який її вкручують. У штатному положенні трубка не має бути зігнута, а сітка не повинна торкатися сусідніх деталей. Спроба підігнати фільтр силою може пошкодити його ще до початку роботи.

Монтаж

Зупиніть техніку, опустіть навісне обладнання та скиньте залишковий тиск у порядку, передбаченому інструкцією машини. Очистьте місце розбирання, підготуйте посудину для рідини та захистіть відкриті канали від бруду. Зусилля під час відкручування й затягування прикладайте до ділянки під інструмент. Не затискайте сітчастий циліндр і не використовуйте трубку як важіль.

Перевірте різьбу в місці кріплення, поверхню прилягання та штатне ущільнення. Пошкоджене ущільнення потрібно замінити. Спочатку вкрутіть різьбовий кінець від руки, щоб уникнути перекосу, а потім затягніть за вимогами до техніки. Після складання відновіть рівень відповідної гідравлічної рідини та перевірте герметичність. Під час пробного запуску простежте за рівномірністю роботи гідравліки й відсутністю підтікання оливи біля з’єднання.
