Ліхтар задній у зборі (стоп) Xingtai AMG

Задній ліхтар у зборі (стоп) Xingtai AMG призначений для задньої світлової сигналізації: стоп-сигнал сповіщає про гальмування техніки. Його замінюють через пошкодження корпусу чи розсіювача, зламані кріплення або несправності, які не вдається усунути відновленням контактів. Щоб заміна підійшла, потрібно звірити посадку ліхтаря, спосіб підключення та відповідність бортовому живленню.

Будова ліхтаря

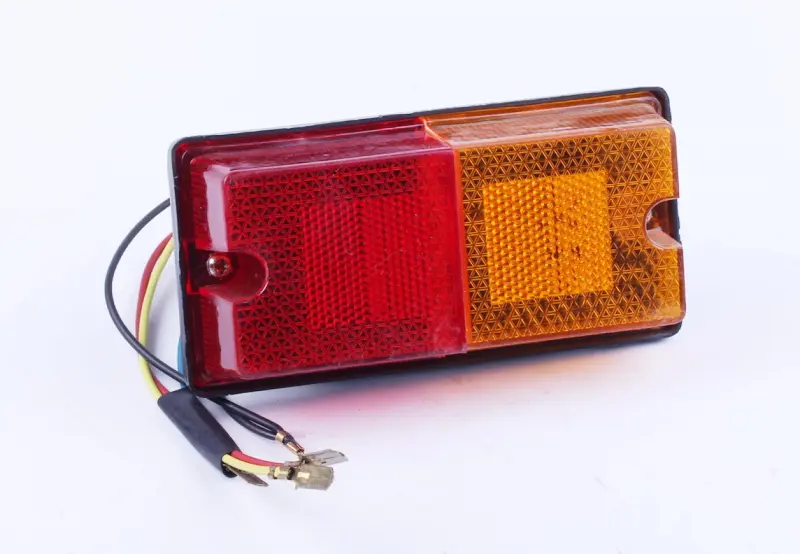

Прямокутний корпус має дві розташовані поруч секції розсіювача — червону та помаранчеву. Обидві секції мають рельєфну поверхню, а по краях лицьової частини є заглиблення під кріплення. З корпусу виходять дроти з контактними наконечниками. Під час встановлення слід залишити місце для їхнього виходу: якщо затиснути джгут між корпусом і кронштейном, ізоляція може пошкодитися від вібрації.

Секції розрізняються за кольором, проте призначення виводів встановлюють за схемою підключення техніки та перевіркою ліхтаря. Самого кольору ізоляції недостатньо для правильного з'єднання: у старої та нової деталі дроти можуть мати різні кольори. Переплутані підключення призводять до ввімкнення іншої секції замість потрібного сигналу або до відсутності світла.

Як перевірити відповідність

Для техніки Xingtai підбирайте ліхтар за знятим зразком. Зіставте зовнішні габарити, глибину корпусу, розташування кріплень і відстані між ними. Перевірте, чи вистачає місця на кронштейні, чи не торкається корпус сусідніх деталей і чи не закривають його частини кузова. Якщо кріплення не збігаються, надмірне затягування не виправить посадку: воно може спричинити перекіс або тріщину.

Порівняйте кількість виводів, форму наконечників, довжину дротів і спосіб їхнього з'єднання зі штатною проводкою. Потрібну напругу та тип джерел світла звірте з позначеннями на деталях і документацією техніки. Дроти мають діставати до контактів без натягу. Вільну частину джгута закріплюють подалі від гострих крайок і рухомих деталей, щоб вона не перетиралася під час роботи.

Ознаки пошкодження

Тріщини розсіювача, відколи біля кріплень, деформований корпус і пошкоджені виводи — причини оглянути ліхтар та вирішити питання заміни. Вода всередині може спричинити окислення контактів і перебої світла. Помутнілий або сильно забруднений розсіювач заважає розпізнавати сигнал. Якщо світло зникає від вібрації чи взагалі не вмикається, спочатку перевірте живлення, з'єднання та джерело світла: несправність не завжди пов'язана з корпусом ліхтаря.

Монтаж і контроль роботи

Вимкніть живлення техніки та зафіксуйте розташування старих підключень. Після зняття ліхтаря огляньте кронштейн, кріплення й контакти штатної проводки. Відновіть пошкоджену ізоляцію, замініть непридатні наконечники та усуньте хитання кронштейна. Закріплюйте новий корпус рівно, без перекосу й надмірного зусилля. Приєднайте дроти за перевіреною схемою та захистіть місця з'єднання від вологи.

Після монтажу перевірте спрацювання стоп-сигналу під час натискання на гальмо, а також окремо перевірте решту підключених секцій. Переконайтеся, що наконечники тримаються щільно, джгут не натягнутий, а ліхтар не хитається. Неправильне підключення або слабкий контакт порушують роботу світлових сигналів навіть тоді, коли сам ліхтар справний.
