Фонарь задний в сборе (стоп) Xingtai AMG

Задний фонарь в сборе (стоп) Xingtai AMG служит для задней световой сигнализации: стоп-сигнал сообщает о торможении техники. Его меняют при повреждении корпуса или рассеивателя, нарушении крепления и неисправностях, которые уже нельзя устранить восстановлением контактов. При подборе учитывают не только форму фонаря, но и его посадку, подключение и соответствие бортовому питанию.

Конструкция фонаря

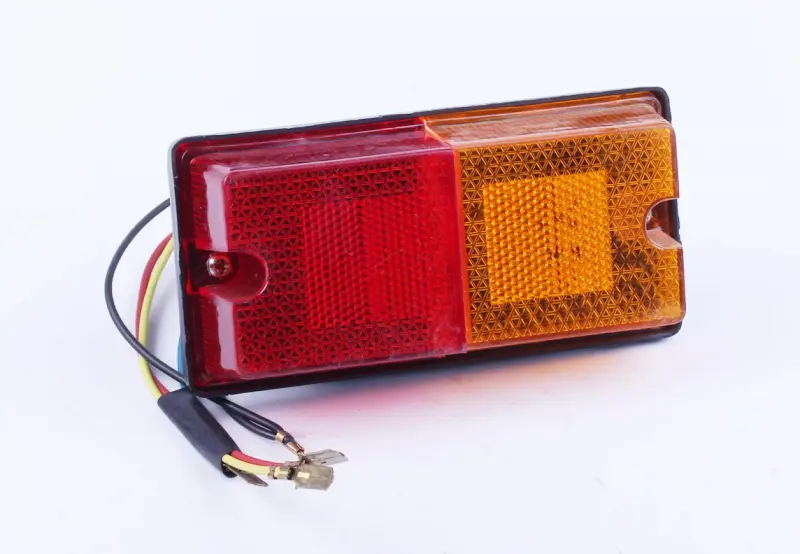

Фонарь имеет прямоугольный корпус с двумя соседними секциями рассеивателя — красной и оранжевой. Поверхность секций рельефная, по краям лицевой части предусмотрены углубления под крепёж. Из корпуса выведены провода с контактными наконечниками. Такая конструкция требует места не только под сам корпус, но и для свободного выхода проводов: прижатый к кронштейну жгут со временем может перетереться.

Цвет рассеивателя помогает различать секции, однако назначение каждого вывода определяют по схеме подключения техники и проверке фонаря. Ориентироваться только на цвет изоляции проводов нельзя: у снятой детали и замены он может различаться. Ошибка при подключении способна привести к срабатыванию другой секции вместо нужного сигнала или к отсутствию света.

Что сверить при подборе

Для техники Xingtai сравните фонарь со снятым образцом. Проверьте наружные габариты, глубину корпуса, расположение креплений и расстояния между ними. Убедитесь, что фонарь помещается на кронштейне, не касается соседних деталей и не перекрывается кузовными частями. Несовпадение креплений нельзя компенсировать сильной затяжкой: корпус может перекоситься или треснуть.

Отдельно сопоставьте количество выводов, форму контактных наконечников, длину проводов и способ соединения со штатной проводкой. Проверьте требуемое напряжение и тип источников света по обозначениям на деталях и документации техники. Провода должны доходить до места соединения без натяжения; свободный участок закрепляют так, чтобы он не тёрся об острые кромки и не попадал к движущимся частям.

Когда требуется замена

Причинами замены становятся трещины рассеивателя, сколы у креплений, деформация корпуса и повреждённые выводы. Попадание воды внутрь может сопровождаться окислением контактов и перебоями света. Помутнение или сильное загрязнение рассеивателя мешает различать сигнал. Если фонарь не загорается либо мигает от вибрации, сначала проверьте соединения, питание и источник света: причина может находиться вне корпуса.

Установка и проверка

Отключите питание техники и зафиксируйте расположение старых подключений. Снимите фонарь, осмотрите кронштейн, крепёж и ответные контакты. Повреждённые наконечники и участки изоляции восстановите, ослабленный или деформированный кронштейн приведите в порядок. Новый корпус закрепите без перекоса и чрезмерного усилия, затем подключите выводы по проверенной схеме и защитите соединения от влаги.

После установки проверьте стоп-сигнал при нажатии на тормоз и работу остальных подключённых секций по отдельности. Убедитесь, что контакты не отходят, провода не натянуты, а корпус держится неподвижно. Перепутанные выводы и плохой контакт нарушают световую сигнализацию даже при исправном фонаре.
