Трубка випускна в зборі Xingtai 120 AMG

Випускна трубка в зборі Xingtai 120 AMG призначена для заміни відповідної трубки на техніці зазначеної моделі. Вона з’єднує дві точки контуру та забезпечує проходження середовища між ними. Для правильного підбору потрібен збіг приєднувальних розмірів і форми: деталь має зайняти своє місце без натягу та торкання сусідніх деталей.

Будова трубки

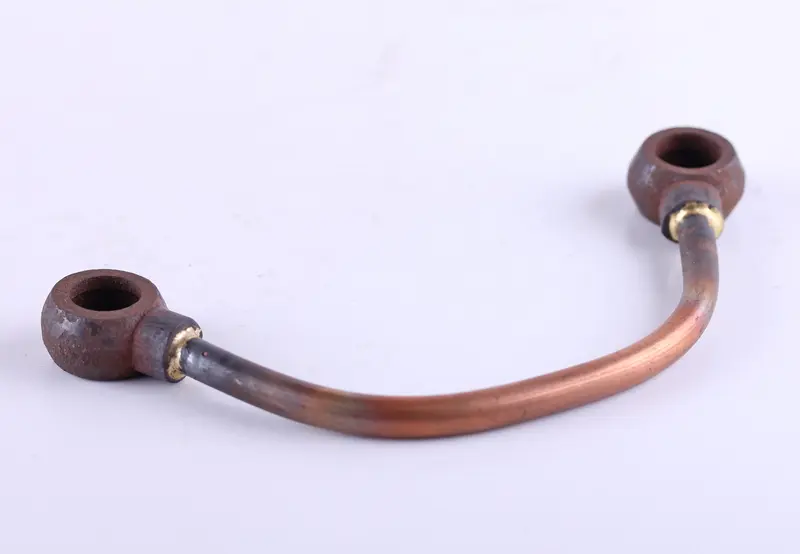

Трубка вигнута й має два кільцеві приєднувальні наконечники. Вигин визначає її розташування між іншими деталями, а отвори на кінцях призначені для з’єднання з відповідними кріпленнями. Значення має також кут розташування кожного наконечника. Якщо один кінець підходить, це ще не означає, що другий вдасться встановити без перекосу.

Виконання «в зборі» стосується трубки з приєднувальними кінцями. Під час заміни варто перевірити стан кріплень та ущільнень. Зношена шайба, задирка або нерівна поверхня прилягання можуть спричинити витік і з новою трубкою. Ущільнення добирають відповідно до будови штатного з’єднання.

Причини заміни

Трубку оглядають, якщо біля наконечників з’явилися сліди витоку, на вигині є вм’ятина, а поблизу приєднувальних кінців — тріщина. Окрема причина для перевірки — протерта ділянка від постійного контакту з іншою деталлю. Такі пошкодження можуть виникати через вібрацію, неправильне прокладання або встановлення з натягом.

Забруднення навколо з’єднання ще не доводить, що пошкоджена саме трубка. Ділянку очищають і визначають джерело витоку. Зім’ятий переріз може обмежувати проходження середовища, а тріщина порушує герметичність контуру. Якщо деформована поверхня наконечника, додаткове затягування не відновить правильне прилягання та може пошкодити кріплення.

Як перевірити відповідність

Порівняйте зі знятою деталлю форму вигину, відстань між центрами отворів і розворот обох наконечників. Звірте діаметр отворів, товщину приєднувальних кінців та розміри поверхонь під ущільнення. Оцінюйте геометрію в кількох площинах: однаковий обрис збоку не виключає іншого положення кінців.

Перевірте, чи вистачає місця для трубки вздовж усього її вигину. Вона не повинна спиратися на корпус, торкатися рухомих частин або залишатися зігнутою під навантаженням після затягування. Невідповідна форма створює зайве зусилля на з’єднаннях, через яке можуть знову з’явитися тріщини чи витік.

Що врахувати під час монтажу

Техніку зупиняють і дають їй охолонути. Якщо контур перебуває під тиском, його попередньо скидають у передбачений для цього контуру спосіб. Перед розбиранням очищають місця кріплення, а після від’єднання захищають відкриті канали від бруду. Стару трубку зручно залишити поруч для перевірки положення вигинів і наконечників.

Обидва кінці нової трубки спочатку суміщають із кріпленнями без зусилля, встановлюють відповідні ущільнення та наживляють кріпильні деталі. Остаточно затягують з’єднання за вимогами до нього. Не варто притягувати один кінець, щоб силою підвести другий: так навантаження залишається в трубці після складання.

Після монтажу перевіряють герметичність і проміжки до сусідніх деталей. Якщо трубка раніше протиралася, потрібно усунути причину контакту, інакше заміна пошкодиться в тому самому місці. У разі витоку перевіряють ущільнення та посадку наконечників, а не намагаються одразу сильніше затягнути кріплення.
