Зчеплення в зборі однодискове Jinma 200/204/240/244 AMG

Однодискове зчеплення в зборі для Jinma 200/204/240/244 AMG передає крутний момент від двигуна до трансмісії та дає змогу роз'єднати їх під час перемикання передач і зупинки. Справний механізм забезпечує плавне рушання, утримує навантаження без пробуксовування та повністю звільняє ведений диск, коли водій натискає педаль.

Як працює механізм

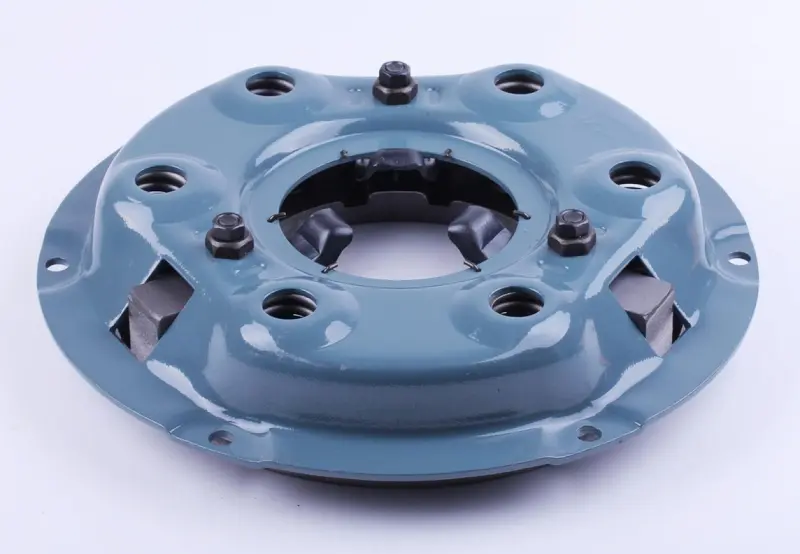

Кошик має круглий пофарбований кожух, кріпильний фланець по краю та центральний отвір. У його конструкції є три відтискні важелі, а в отворах кожуха розташовані пружини. Пружини створюють зусилля притискання, важелі беруть участь у відведенні натискної частини під час вимикання зчеплення. Для нормальної роботи потрібен рівномірний рух: перекіс заважає диску звільнятися та може спричиняти ривки.

Однодискова схема передбачає один ведений диск. Добираючи заміну, враховуйте будову механізму, а не лише обриси кожуха. Навіть близькі за формою кошики можуть мати різну висоту, посадку та положення ділянок контакту з вижимним підшипником. Від цих параметрів залежить, чи вистачатиме ходу приводу для повного вимикання зчеплення.

Ознаки несправності

Зчеплення варто перевірити, якщо оберти двигуна зростають, а тяга не збільшується, машина смикається під час рушання або передачі важко вмикаються навіть із натиснутою до кінця педаллю. Пробуксовування нагріває поверхні тертя й прискорює їх зношування. Підставою для заміни кошика можуть бути тріщини, пошкоджені важелі, ослаблені пружини та виражені сліди перегрівання натискної поверхні. Водночас подібні прояви бувають через зношений ведений диск, мастило на накладках або неправильне регулювання приводу, тож спершу з'ясовують причину.

Перевірка сумісності

Зіставте новий кошик зі знятим за зовнішніми габаритами, посадкою на маховик, кількістю та розташуванням кріпильних отворів. Порівняйте загальну висоту, форму важелів і положення їхніх контактних площадок відносно вижимного підшипника. Також перевірте відповідність веденому диску: його робочий діаметр і товщина мають підходити до механізму. Шліци самого диска звіряють із первинним валом. Якщо зчеплення вже переобладнували, орієнтуватися лише на назву моделі машини недостатньо.

Що врахувати під час заміни

Після розбирання огляньте поверхню маховика, ведений диск, вижимний підшипник і ділянки контакту вилки вимикання. За наявності мастила на поверхнях тертя потрібно знайти й усунути джерело витоку: забруднення заважатиме працювати й новому зчепленню. Суміжні деталі з помітним зносом замінюють за результатами огляду, щоб вони не спричинили повторного розбирання та не порушували роботу кошика.

Під час монтажу ведений диск центрують відносно маховика, кошик ставлять без перекосу, а кріплення затягують поступово та рівномірно за схемою виробника техніки. Моменти затягування, положення важелів і вільний хід приводу визначають за настановою до конкретної машини. Після складання перевіряють повне вмикання та вимикання зчеплення. Невідповідна висота кошика чи неправильна посадка можуть залишити вижимний підшипник під постійним навантаженням, спричинити неповне роз'єднання або пробуксовування. Намагатися компенсувати таку невідповідність додатковим затягуванням болтів не можна.
