Пружина натискна важеля зчеплення Xingtai 120/224

Пружина натискна важеля зчеплення Xingtai 120/224

Невелика деталь механізму зчеплення мінітракторів Сінтай, від якої напряму залежить поведінка педалі. Пружина постійно підтискає натискний важіль, вибирає зазор між ним і точкою контакту вижимного механізму та не дає важелю бовтатися на осі. Поки зусилля зберігається, зчеплення вмикається плавно, без ривка й запізнення, а передачі входять без брязкоту.

У зчепленні трактора натискні важелі передають зусилля від вижимного підшипника на натискний диск. Жорсткого зв'язку між ними немає: важіль має вільно повертатися на своїй осі й водночас завжди залишатися притиснутим до упору. Саме це й забезпечує пружина — вона прибирає люфти, гасить вібрацію та утримує важіль у заданому положенні, поки трактор працює під навантаженням.

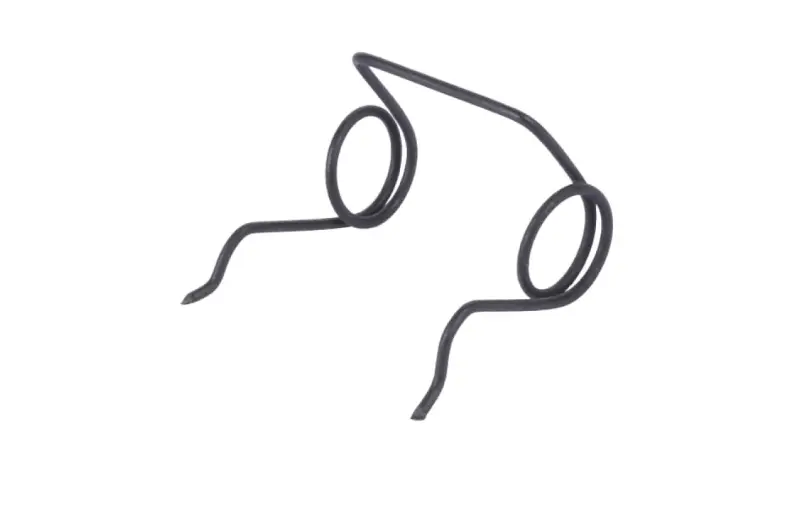

Конструкція — пружина кручення зі сталевого дроту: два кільцеві витки, перемичка між ними та два відігнуті кінці з характерним зламом, які заводяться у посадкові місця. Навантаження сприймають витки на скручування, а кінці передають його на важіль — така схема тримає постійне підтискання за невеликих габаритів деталі. Дріт має темне захисне покриття, що для деталі, яка працює в оливно-пиловому середовищі, важливіше за зовнішній вигляд.

Каталожний номер позиції — 10.21.108. У частини постачальників та сама пружина проходить під позначеннями 885-02115 і TA-027-Xingtai. Деталь призначена для мінітракторів Xingtai (Сінтай) серій 120 і 224.

На що дивитися при підборі

• Серія техніки: пружина розрахована на механізм зчеплення Xingtai 120 і 224 — уточніть модель свого мінітрактора перед замовленням.
• Каталожний номер 10.21.108 та позначення 885-02115, TA-027-Xingtai, що трапляються у постачальників, стосуються однієї й тієї самої позиції.
• Геометрія: нова деталь має повторювати зняту — два витки, перемичка і два відігнуті кінці однакового вильоту.
• Комплектність ремонту: під час перебирання зчеплення пружини оновлюють усі одразу, інакше просіла сусідня швидко поверне попередні симптоми.

Коли деталь міняють

Приводи до заміни — втрата пружності після тривалого напрацювання, розтягнуті, погнуті чи обламані кінці, деформовані витки та корозія дроту. У роботі це відчувається так: важіль стукає й ходить із люфтом, педаль зчеплення повертається мляво або бере з провалом, під час перемикання з'являється сторонній звук. Розбирання механізму забирає незрівнянно більше часу, ніж сама заміна пружини, тож її оновлюють за будь-якого розкриття зчеплення, навіть без видимих дефектів.

Встановлення

Заміну виконують на знятому або розібраному механізмі. Важіль звільняють, стару пружину знімають, посадкові отвори та опорні майданчики очищають від нагару й старого мастила. Нову заводять кінцями у штатні місця так, щоб витки сіли рівно, без перекосу, а кінці не впиралися в сусідні деталі. Після складання важіль перевіряють рукою — він має сам повертатися у вихідне положення, без залипання та заїдань. Далі регулюють вільний хід педалі: з новою пружиною привід відчувається помітно інакше.

Таку пружину беруть і в терміновий ремонт, і в запас — разом із прокладками, вижимним підшипником та іншою дрібницею по зчепленню. Власникові Xingtai 120 чи 224, який обслуговує трактор самостійно, це саме та позиція, через відсутність якої перебирання розтягується на зайві дні.
