Зчеплення в зборі Foton 244, ДТЗ 244, Jinma 244/264 AMG

Зчеплення в зборі Foton 244, ДТЗ 244, Jinma 244/264 AMG з’єднує двигун із трансмісією та дає змогу короткочасно роз’єднувати їх під час рушання, зупинки й перемикання передач. Справний механізм передає обертання без пробуксовування та забезпечує плавне прикладання навантаження. Для заміни звіряють не лише модель техніки, а й будову демонтованого зчеплення.

Будова та призначення

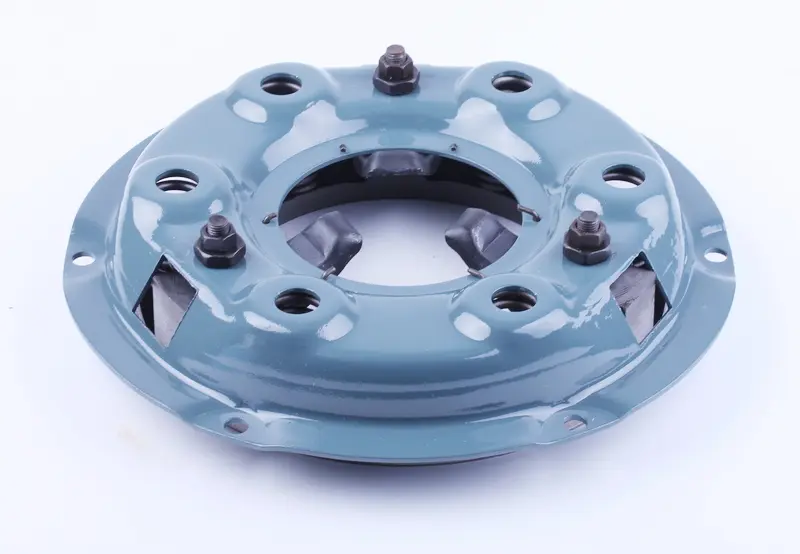

Збірка має круглий кожух із кріпильними отворами на зовнішньому фланці, центральний отвір і три важелі довкола нього. На кожусі розташовані три різьбові вузли з гайками. Під час підбору мають значення форма важелів, розміщення кріплень і взаємне положення деталей. Ці ознаки допомагають перевірити, чи збігається конструкція з механізмом, установленим на техніці.

Коли зчеплення ввімкнене, натискний механізм притискає ведений диск до маховика. Натискання педалі передає зусилля через привод і вижимний підшипник на важелі, послаблюючи притискання. Завдяки цьому двигун і трансмісія роз’єднуються. Пошкоджені контактні поверхні або нерівномірна робота важелів можуть спричиняти ривки та заважати повному вимкненню зчеплення.

Ознаки несправності

Зчеплення варто перевірити, якщо воно пробуксовує під навантаженням, передачі вмикаються важко, під час рушання виникає вібрація або змінюється звичний хід педалі. Після розбирання оцінюють сліди перегрівання, тріщини, деформацію кожуха та зношення місць контакту важелів. Тривале пробуксовування нагріває поверхні тертя й прискорює зношення суміжних деталей.

Причина таких проявів не завжди полягає в натискному механізмі. Подібні симптоми дають зношений ведений диск, неправильне регулювання привода та несправний вижимний підшипник. Заміну збірки визначають за результатами огляду: вона не усуне заїдання привода чи потрапляння оливи на поверхні тертя.

Як перевірити відповідність

• Порівняйте зовнішні й посадкові розміри, висоту кожуха та розташування опорних поверхонь зі знятою деталлю.
• Звірте кількість кріпильних отворів, відстані між ними та спосіб кріплення до маховика.
• Перевірте форму важелів, точки їхнього контакту з вижимним підшипником і будову натискного механізму.
• Врахуйте відповідність установленому веденому диску та простір усередині картера зчеплення.

Помилка у висоті збірки або положенні важелів може спричинити постійне часткове вимкнення зчеплення чи недостатній хід для його роз’єднання. Отвори мають збігатися без розточування, а кожух — прилягати рівно, без перекосу та силового стягування кріпленням.

Монтаж і перевірка

Під час заміни оглядають маховик, ведений диск, вижимний підшипник та опори механізму вимкнення. На поверхнях тертя не повинно бути оливи; якщо є підтікання, усувають його причину. Суміжні деталі з неприйнятним зношенням замінюють за результатами огляду, щоб уникнути повторного роз’єднання двигуна й трансмісії після складання.

Ведений диск під час монтажу центрують. Кріплення кожуха затягують поступово та рівномірно, дотримуючись схеми й моменту затягування для конкретної техніки. Положення важелів і вільний хід привода налаштовують за її керівництвом. Після складання перевіряють повернення педалі, повне вимкнення та плавне вмикання зчеплення, а далі випробовують його під помірним навантаженням.
