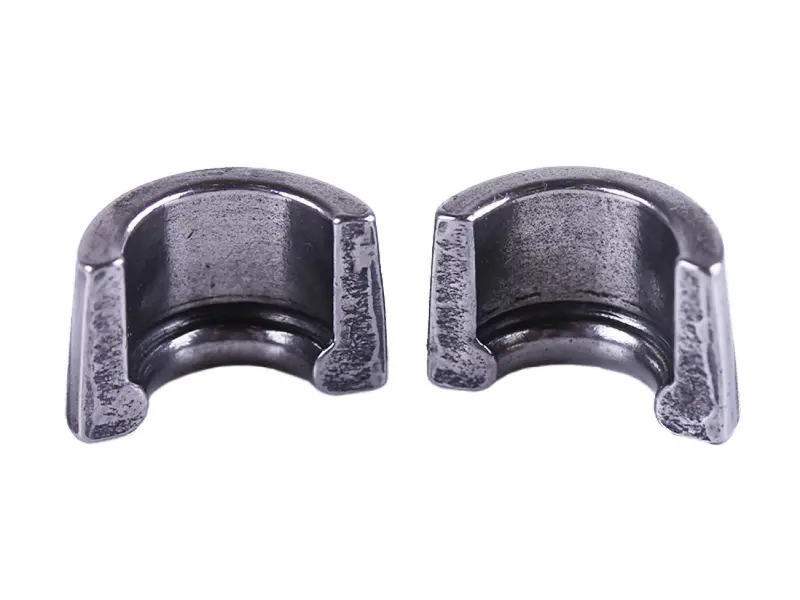

Сухарі клапана JD3102 AMG, комплект

Сухарі клапана JD3102 AMG — комплект для закріплення тарілки клапанної пружини на стрижні клапана. Дві рознімні половинки охоплюють стрижень і утримуються в посадковому отворі тарілки. Через це з’єднання пружина передає зусилля на клапан, а її кріплення залишається зібраним під час руху механізму. Пошкоджені або неправильно встановлені сухарі можуть втратити зачеплення, спричинити випадання клапана та серйозне пошкодження двигуна.

Будова та робота

Половинки мають вигнуту форму з внутрішнім кільцевим виступом для входження в канавку стрижня. Їхні зовнішні поверхні прилягають до посадкового отвору тарілки. Зусилля пружини утримує це з’єднання, тож справність кріплення залежить від точності профілю та стану поверхонь контакту. Сухарі підбирають і до клапана, і до тарілки: однакова загальна форма ще не означає, що деталі правильно зійдуться між собою.

Причини заміни

Сухарі замінюють у разі тріщин, відколів, деформації країв або помітного спрацювання внутрішніх виступів. До пошкоджень призводять перекіс під час складання, невдале зняття та робота зі зношеними деталями кріплення. Якщо одну половинку загублено чи пошкоджено, потрібно підібрати відповідну пару, не поєднуючи випадкові сухарі різного профілю. На знятих деталях варто перевірити також сліди зминання й нерівномірного прилягання.

Перевірка відповідності

Під час підбору враховуйте позначення JD3102 та будову знятого кріплення. Зіставте висоту половинок, зовнішній посадковий профіль, внутрішній діаметр, кількість і розташування фіксувальних виступів. Перевірте форму канавки на клапані й отвір під сухарі в тарілці. Якщо ці деталі раніше замінювали, орієнтуйтеся на ті, що фактично стоять у двигуні. Невідповідність профілів може залишити сухарі посадженими лише частково; додаткове стискання пружини таку проблему не усуває.

Разом із сухарями огляньте канавку стрижня, тарілку та пружину. Зношені краї канавки, тріщини тарілки або пошкодження пружини потребують окремого усунення. Нова пара сухарів не відновить посадку, якщо поверхні сусідніх деталей уже розбиті. Замінюючи клапан чи тарілку, повторно перевірте відповідність обох з’єднань. Нерівномірні сліди контакту на старих половинках допоможуть знайти місце перекосу.

Порядок встановлення

Пружину стискають відповідним розсухарювачем, забезпечивши опору клапану згідно з порядком розбирання конкретного двигуна. Коли тарілка звільнить сухарі, обидві половинки виймають, а посадкові поверхні очищають. Нову пару розміщують у канавці стрижня й повільно відпускають інструмент, стежачи за положенням кожної половинки. Не можна різко звільняти пружину, забивати сухарі ударами або підпилювати їх, намагаючись пристосувати до іншого кріплення.

Коли навантаження з розсухарювача знято, перевірте рівне положення обох половинок, входження виступів у канавку та посадку тарілки без перекосу. Якщо один сухар виступає вище за інший або кріплення не тримається, пружину знову стискають і з’ясовують причину. Двигун запускають лише після перевірки посадки: часткове зачеплення може виглядати як зібране з’єднання, але розійтися під час роботи.
