Стійка осі коромисел KM385BT AMG

Стійка осі коромисел KM385BT AMG утримує вісь у клапанному механізмі двигуна. На цій осі працюють коромисла, які передають зусилля до клапанів. Справна опора зберігає положення осі під навантаженням, тому стан її посадки та кріплення впливає на стабільність зазорів і роботу приводу клапанів. Заміну виконують, коли корпус пошкоджений, посадка осі зношена або кріплення вже не забезпечує надійної фіксації.

Будова та ознаки несправності

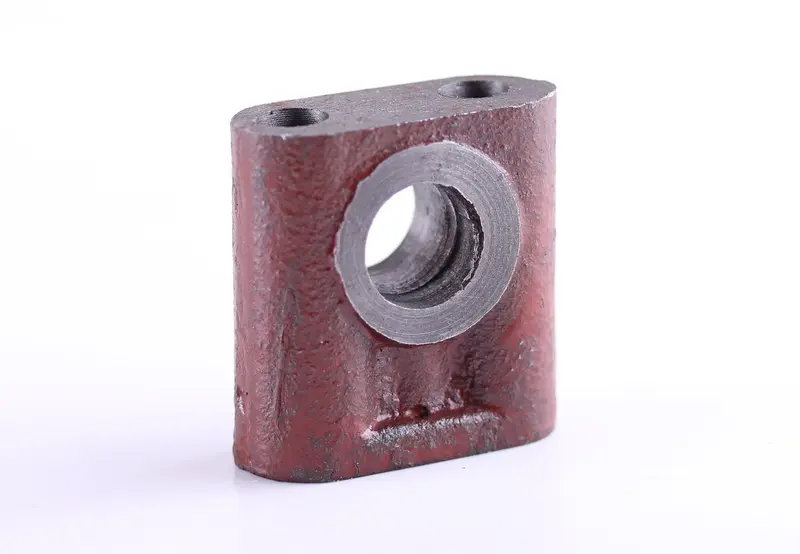

Стійка має корпус із заокругленими боками, великий поперечний отвір для осі та два отвори на верхній площині. Навколо отвору для осі розташований виступний круглий поясок з обробленою поверхнею. Для встановлення має значення взаємне розташування отворів і опорних поверхонь. Зовнішня схожість корпусів ще не означає, що вони однаково розмістять вісь у механізмі.

Під час огляду шукають тріщини, пошкодження основи, сліди зміщення осі та ослаблення кріплень. Виробіток у посадковому отворі може спричиняти люфт. Стукіт під клапанною кришкою або зазори, які не залишаються стабільними, є приводом перевірити опору разом з іншими деталями приводу. За одним лише звуком визначати потребу в заміні стійки не варто: подібні прояви можливі й через зношення осі чи коромисел.

Як перевірити відповідність

Зіставте позначення двигуна та будову його клапанного механізму. Зняту стійку очистьте й порівняйте з новою за висотою корпусу, діаметром та розташуванням отвору під вісь, відстанню між кріпильними отворами. Перевірте форму основи, виступи корпусу та проміжки біля коромисел. Невідповідна висота чи зміщений отвір змінюють положення осі, а разом із ним — геометрію передавання зусилля до клапанів.

Вимірюючи стару деталь, враховуйте її стан: розбитий отвір не є зразком правильного посадкового розміру. Огляньте й ту ділянку осі, яка спирається на стійку. Подряпини, задири, помітний виробіток або сліди перегрівання потрібно оцінити до встановлення нової опори. Якщо в цьому з’єднанні передбачений підвід мастила, перевірте суміщення отворів і чистоту каналу. Перекритий прохід погіршує змащування та прискорює зношення поверхонь тертя.

Заміна та перевірка після складання

Працюйте із зупиненим двигуном, який встиг охолонути. Перед розбиранням позначте положення опори й зафіксуйте послідовність деталей на осі. Це допоможе відновити їхню орієнтацію під час складання. Очистьте місце встановлення, перевірте кріплення та різьбові з’єднання. Пошкоджені кріпильні деталі слід замінити. Корпус має прилягати до основи рівно: не намагайтеся усунути перекіс силовим затягуванням.

Послідовність складання, порядок затягування та момент для кріплень визначають за ремонтною документацією двигуна. Після встановлення перевірте фіксацію осі й вільний рух коромисел без заклинювання. Далі перевірте та відрегулюйте клапанні зазори відповідно до вимог двигуна. Разом із цим огляньте ущільнення знятої клапанної кришки: пошкоджене ущільнення потребує заміни. Перекошена опора або неправильне затягування можуть спричинити прискорений виробіток, повторний стукіт і порушення роботи клапанного механізму.
