Стійка осі коромисел II TY295/2100 AMG

Стійка осі коромисел II TY295/2100 AMG утримує вісь, навколо якої повертаються коромисла клапанного механізму. Через цю опору передаються навантаження, що виникають під час відкривання клапанів. Від правильного положення осі залежить розташування коромисел відносно інших деталей приводу. Пошкоджена або послаблена стійка дозволяє осі зміщуватися та ускладнює точне регулювання клапанних зазорів.

Будова та ознаки пошкодження

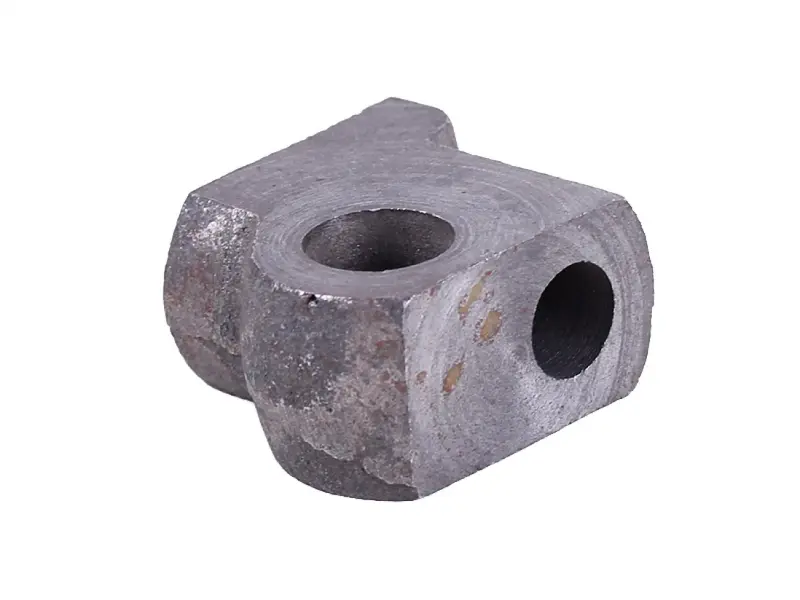

Корпус має складну форму з виступами й круглими отворами на різних гранях. Для встановлення мають значення висота опори, положення отворів і поверхні, якими вона прилягає до місця кріплення. Навіть якщо кріплення збігається, інше розташування осі може змінити геометрію клапанного механізму. Тому стійку підбирають за сукупністю розмірів і конструктивних ознак.

Підставами для заміни є тріщини, деформація, пошкодження посадки осі та зруйновані опорні поверхні. Деталь також оглядають, якщо кріплення послаблюється або вісь помітно рухається в опорі. Стук біля коромисел чи зазори, які знову змінюються після регулювання, допомагають виявити проблему, але не вказують однозначно на стійку. Причиною можуть бути зношена вісь, коромисла або кріпильні деталі, тож рішення про заміну приймають після перевірки з'єднань.

Як перевірити відповідність

Зіставте позначення з каталогом двигуна та порівняйте стійку з демонтованою деталлю. Перевірте висоту, загальні обриси, діаметр отвору під вісь і його положення відносно основи. Далі звірте розташування кріплення, виступів і заглиблень. Опора має прилягати до свого місця без перекосу, а її корпус — не заважати сусіднім деталям. Збіг лише одного отвору не означає, що стійка підібрана правильно.

Отвір старої опори може бути розбитим або овальним, тому копіювати його розмір без перевірки не варто. Посадку оцінюють разом зі станом осі та вимогами до ремонту конкретного двигуна. Якщо мастило надходить через опору, необхідно звірити розташування відповідних отворів і каналів. Після встановлення вони повинні залишатися відкритими, інакше поверхні тертя не отримуватимуть належного змащення.

Заміна та супутній огляд

Розбирання починають на зупиненому двигуні, який охолов. Спочатку фіксують порядок розташування коромисел, опор і дистанційних деталей. Кріплення послаблюють за процедурою для конкретного двигуна, враховуючи зусилля клапанних пружин. Знявши стійку, очищають поверхню під нею та перевіряють, чи немає пошкоджень, які перешкоджатимуть рівному приляганню нової опори.

Разом зі стійкою оглядають вісь на задири й сліди спрацювання, перевіряють посадки коромисел, різьбу та кріплення. Пошкоджені суміжні деталі замінюють за результатами огляду: встановлення нової опори не прибере люфт, спричинений зношенням осі. Стійку монтують без примусового забивання, дотримуючись установлених для двигуна послідовності та моменту затягування. Після складання перевіряють вільний рух коромисел, виставляють клапанні зазори й контролюють роботу механізму. Невідповідна посадка або перекіс загрожують заклинюванням, послабленням кріплення та швидким зношенням деталей.
