Стійка осі коромисел 2 старого зразка КМ385ВТ AMG

Стійка осі коромисел 2 старого зразка КМ385ВТ AMG утримує вісь коромисел у клапанному механізмі двигуна. Від її положення залежить правильне розташування коромисел відносно клапанів. Справна опора допомагає зберігати геометрію механізму та встановлені клапанні зазори. Якщо корпус тріснув або посадка осі зношена, регулювання зазорів не усуне причину несправності.

Будова та виконання

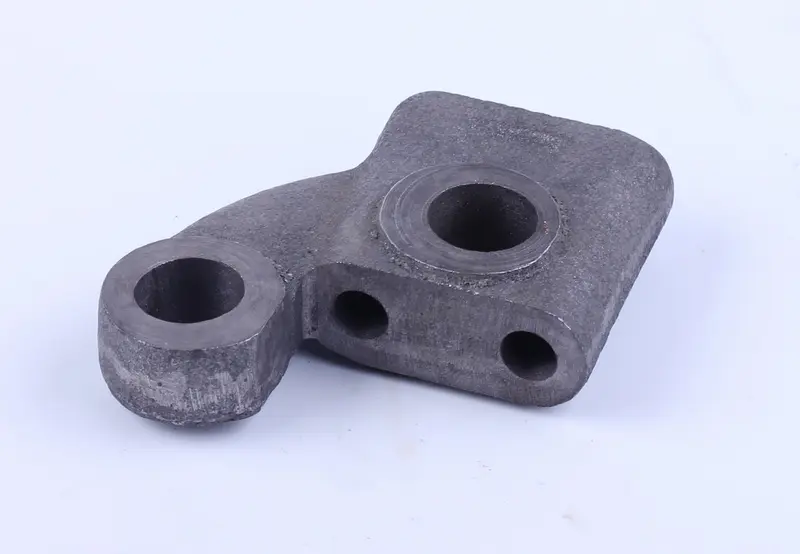

Корпус має нерівномірний контур із заокругленим виступом. На верхньому боці розташовані два великі отвори з окремими майданчиками навколо них, на бічній грані — два менші отвори. Для встановлення мають значення не лише обриси стійки, а й взаємне розташування отворів, висота опорних поверхонь та положення виступу.

Це стійка старого зразка, тому під час підбору потрібно звіряти саме виконання знятої деталі. Одного позначення двигуна недостатньо, якщо клапанний механізм раніше переробляли або ремонтували із заміною опор. Близька за формою деталь може мати іншу посадку осі чи розташування кріплення, що завадить правильному складанню.

Причини заміни

Стійку перевіряють на тріщини біля отворів, деформацію корпусу, пошкодження опорних поверхонь і зношення посадки осі. Сліди зміщення та розбиті отвори можуть свідчити про роботу з послабленим кріпленням. Перекіс під час монтажу або надмірне затягування також здатні пошкодити опору.

Стукіт під клапанною кришкою чи зазори, які знову змінюються після регулювання, є приводом оглянути механізм. Проте за цими ознаками не можна одразу визначити несправність стійки. Потрібно перевірити вісь, коромисла та кріплення: люфт у зношених сполученнях залишиться навіть із новою опорою. Окремої уваги потребують задири та виробіток на осі в місцях контакту з деталями.

Як підібрати

• Порівняйте контур корпусу, форму виступу та орієнтацію стійки.
• Звірте діаметри отворів і відстані між їхніми центрами.
• Перевірте висоту опори, товщину майданчиків і положення осі відносно площини кріплення.
• Переконайтеся, що кріпильні точки та посадка відповідають знятій деталі й штатній осі.

Перед вимірюванням очистьте стару стійку від бруду. Якщо отвір зношений, його розмір не варто брати за єдиний орієнтир — потрібне зіставлення з віссю та справними сполученнями. Невідповідність висоти чи зміщення отворів може спричинити перекіс коромисел, утруднити їхній рух та порушити контакт із клапанами.

Встановлення

Двигун має охолонути до початку розбирання. Збережіть порядок коромисел, проставок та інших знятих деталей, щоб повернути їх на свої місця. Кріплення послаблюють у послідовності, передбаченій керівництвом двигуна, з урахуванням навантаження від клапанних пружин. Після зняття опори очищають посадочні поверхні, оглядають сусідні стійки та перевіряють стан кріпильних деталей.

Нову стійку ставлять у відповідній орієнтації. Не усувайте перекіс затягуванням болтів і не забивайте вісь ударами: якщо деталі не суміщаються, потрібно перевірити посадки та правильність підбору. Момент і порядок затягування беруть із керівництва двигуна, а не визначають за розміром корпусу.

Після складання перевіряють, чи вільно рухаються коромисла, виставляють клапанні зазори та вручну прокручують механізм відповідно до керівництва. Заїдання, зміщений контакт із клапаном або неповне прилягання опори потрібно усунути до запуску. Якщо під час розбирання пошкоджено ущільнення клапанної кришки, його також замінюють.
