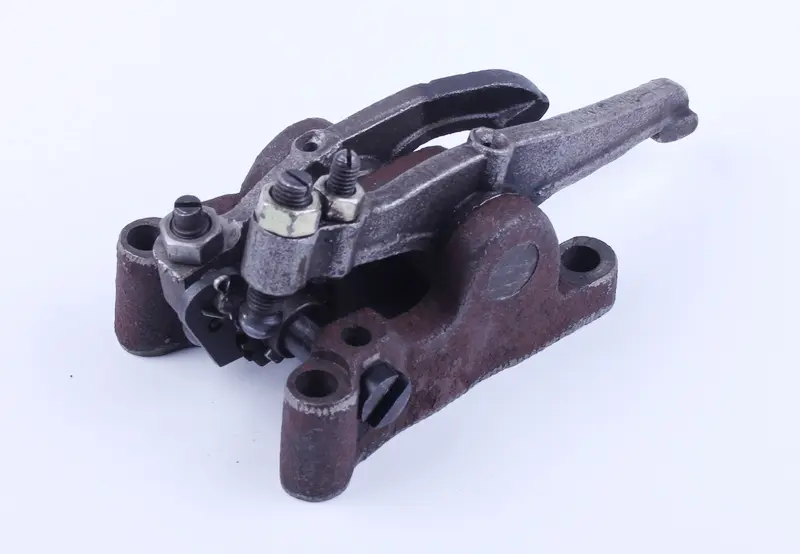

Стійка коромисла в зборі DL190-12 Xingtai 120 AMG

Стійка коромисла в зборі DL190-12 Xingtai 120 утримує коромисла клапанного механізму двигуна в потрібному положенні. Через них рух від приводу передається клапанам. Справна опора забезпечує правильне розташування деталей під час роботи. Коли в з’єднаннях з’являється люфт або стійка перекошується, змінюється контакт коромисел із суміжними деталями, виникає стукіт, а клапанні зазори стає складніше налаштувати й утримати.

Конструкція та ознаки зношення

Збірка має основу з отворами для кріплення, коромисла та регулювальні гвинти з контргайками. Основа фіксує механізм на двигуні, гвинтами виставляють зазори, а контргайками закріплюють налаштування. Для правильної роботи потрібна відповідна геометрія всієї збірки: висота опори, напрямок плечей коромисел і положення контактних поверхонь. Навіть близька за формою деталь може не підійти, якщо її коромисла не збігаються з точками контакту клапанів і приводу.

Стійку перевіряють, коли коромисла відчутно хитаються, у клапанному механізмі чути металевий стукіт або зазори швидко змінюються після регулювання. Під час розбирання шукають тріщини основи, сліди виробітку в рухомих з’єднаннях, пошкоджену різьбу гвинтів і нерівномірне зношення кінців коромисел. Причиною можуть бути нестача мастила, послаблене кріплення чи тривала робота з неправильними зазорами. Самого звуку недостатньо для рішення про заміну: потрібно з’ясувати, де саме є люфт або пошкодження.

Перевірка відповідності

Зіставте зі знятою стійкою форму посадкової основи, висоту опори, розміщення кріпильних отворів і відстані між ними. Перевірте довжину та напрямок плечей коромисел, положення контактних майданчиків і регулювальних гвинтів. До контргайок має залишатися доступ для налаштування. Якщо знята збірка має отвори чи канали для подавання оливи, перевірте їхнє розташування. Позначення моделі допомагає обрати потрібну деталь, проте посадку й будову також треба звірити.

Тріщина основи або значний виробіток опори — причина розглядати заміну збірки: регулювання зазору не усуває таких дефектів. Поруч варто оглянути кінці штанг, торці клапанів і кріплення стійки. Зношені поверхні суміжних деталей можуть залишити стукіт навіть після ремонту та прискорити зношення нових коромисел. Після зняття клапанної кришки перевіряють її ущільнення. Якщо воно затверділо або порвалося, його замінюють, щоб уникнути підтікання оливи після складання.

Монтаж і регулювання

Роботу виконують на охололому двигуні. Клапанний привод розвантажують, установивши двигун у відповідне положення за його настановою. Під час зняття зберігають орієнтацію деталей, очищають місце посадки та перевіряють подавання мастила. Стійку встановлюють рівно, без перекосу, контролюючи контакт коромисел зі штангами й клапанами. Кріплення затягують із моментом і в послідовності, передбаченими для двигуна.

Після монтажу виставляють клапанні зазори за настановою двигуна та затягують контргайки регулювальних гвинтів. Перед запуском двигун прокручують вручну, перевіряють вільний рух механізму й повторно вимірюють зазори в контрольному положенні. Якщо коромисло заїдає, контактує зі зміщенням або потрібний зазор не вдається отримати, перевіряють відповідність деталі та правильність складання. Невідповідну геометрію не виправити регулюванням: вона може спричинити неповне закриття клапанів, втрату компресії та швидке зношення контактних поверхонь.
