Стійка коромисла DLH1100 AMG

Стійка коромисла DLH1100 AMG утримує вісь коромисла в клапанному механізмі двигуна. Завдяки цій опорі коромисло зберігає потрібне положення й передає рух від приводу до клапана без перекосу. Пошкодження стійки порушує взаємне розташування деталей, тому навіть справне коромисло не компенсує люфт або деформацію його опори.

Будова та ознаки пошкодження

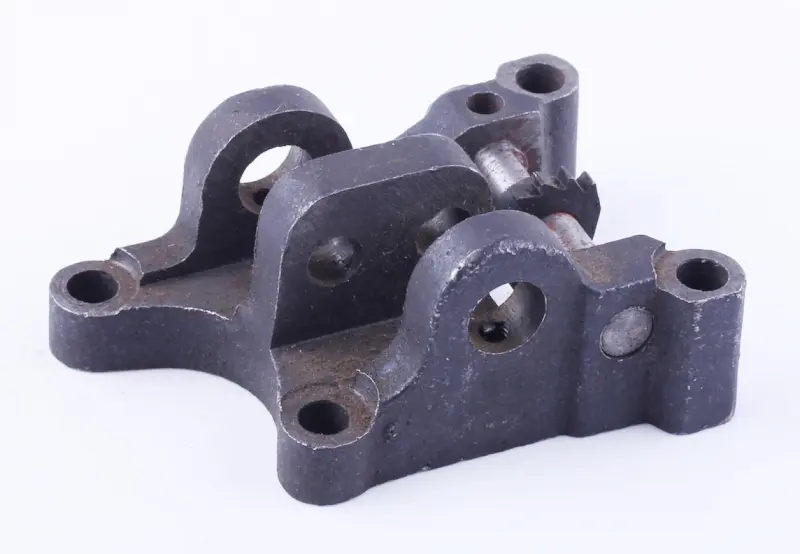

Стійка має основу з кріпильними отворами та виступні опори з отворами для осі. Для встановлення мають збігатися і кріплення основи, і розташування опор. Їхня висота визначає положення осі відносно інших деталей клапанного механізму. Якщо взяти стійку з подібним контуром, але іншим зміщенням отворів, коромисло може працювати з перекосом або впиратися в сусідні деталі.

Деталь замінюють за наявності тріщин, розбитих отворів, деформованої основи чи пошкоджених посадкових поверхонь. До таких несправностей можуть призводити послаблене кріплення, неправильне затягування та недостатнє змащення спряжень. Стукіт під клапанною кришкою, відчутний люфт або зазор клапана, який знову змінюється після регулювання, є приводом оглянути механізм. Водночас потрібно перевірити вісь і коромисло: джерело стуку може бути саме в їхньому зношенні.

Як перевірити відповідність

Підбирайте стійку за позначенням DLH1100 та порівнюйте її зі знятою деталлю. Звірте кількість кріпильних отворів, відстані між їхніми центрами, висоту опор і положення отворів для осі. Перевірте ширину посадкових ділянок та форму поверхонь, якими основа спирається на двигун. Якщо стара стійка має отвори або канали для подавання оливи, потрібно перевірити й їхнє розташування.

Окремо перевірте посадку осі, місця для коромисла та деталей фіксації. Після складання вони мають стояти на своїх місцях без бічного затискання чи вимушеного зміщення. Не використовуйте розбитий отвір старої стійки як зразок потрібного розміру: вимірюйте збережені ділянки та звіряйтеся з документацією двигуна. Один лише збіг зовнішньої форми не підтверджує відповідність посадок.

Заміна та контроль складання

Працюйте з охололим двигуном, унеможлививши випадковий запуск. Знявши клапанну кришку, збережіть порядок деталей на осі та демонтуйте стійку за процедурою для двигуна. Очистьте місце прилягання основи, огляньте кріплення й різьбу. Перевірте вісь і отвір коромисла на задири та виробіток: нова опора не усуне люфт у зношених спряжених деталях. Такі деталі доцільно замінити одночасно. Пошкоджене ущільнення клапанної кришки також потребує заміни.

Основа має прилягати рівно, без хитання. Не намагайтеся виправити перекіс затягуванням болтів — спочатку перевірте посадку та відповідність деталі. Дотримуйтеся порядку й моменту затягування з документації двигуна, під час складання змастіть поверхні тертя. Після встановлення перевірте фіксацію осі, вільний рух коромисла та відрегулюйте клапанний зазор. Перед запуском прокрутіть двигун вручну за штатною процедурою, переконавшись у відсутності заїдання. Неправильне положення опори може прискорити зношення осі та завадити повному закриванню клапана.
