Стакан підшипника Xingtai 120/220 AMG

Стакан підшипника Xingtai 120/220 AMG утримує підшипник у механізмі та кріпиться до корпусу через фланець. Його гніздо задає положення зовнішнього кільця й передає навантаження на корпус. Від стану цієї посадки залежить стійкість опори: коли гніздо зношене або стакан стоїть із перекосом, установлення нового підшипника саме по собі не усуває причину люфту.

Будова та ознаки пошкодження

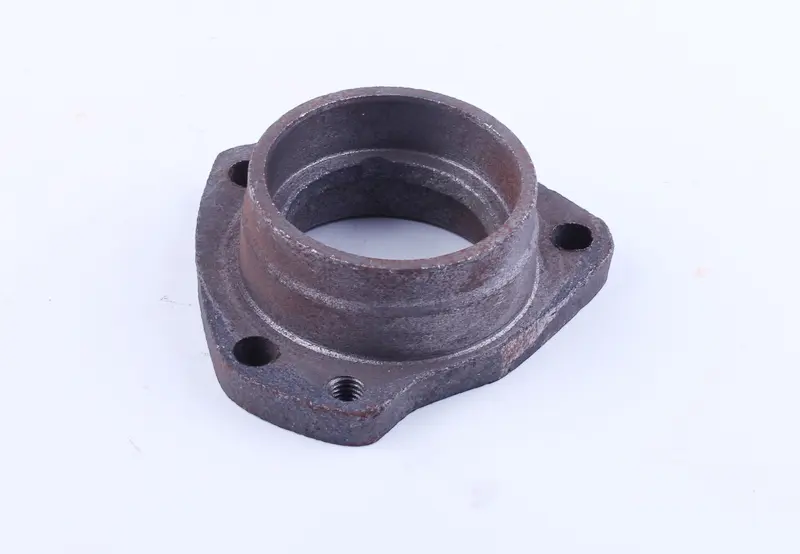

Стакан має виступну циліндричну частину, центральний отвір зі східчастою внутрішньою поверхнею та фланець з отворами для кріплення. У фланці також є отвір із видимою різьбою. Для правильного з'єднання з механізмом мають значення висота циліндричної частини, внутрішні уступи й розташування отворів. Тому підбирати деталь лише за діаметром підшипника недостатньо.

Приводом оглянути стакан стають люфт опори, повторне послаблення кріплення або пошкодження підшипника. Деталь потребує заміни за наявності тріщин, відколів біля кріпильних отворів, деформованого фланця, зірваної різьби чи зношеного гнізда. Сліди прокручування зовнішнього кільця вказують на потребу перевірити посадку. Водночас шум або вібрація можуть мати інші причини, тому під час розбирання окремо оцінюють підшипник і поверхні, з якими він контактує.

Як перевірити відповідність

Очистьте знятий стакан і порівняйте його з деталлю для заміни. Звірте посадковий діаметр і глибину гнізда, зовнішній діаметр виступної частини, товщину фланця та загальну висоту. Перевірте контур основи, кількість кріпильних отворів і відстані між їхніми центрами. Для різьбового отвору потрібно зіставити діаметр, крок різьби та розташування відносно решти отворів.

Окремо перевірте внутрішні уступи й поверхню, на яку спирається підшипник. Вони визначають його положення після складання. Зіставте маркування знятого підшипника з посадкою в стакані та перевірте, як сам стакан входить у корпус механізму. Подібна форма фланця ще не означає повної відповідності: відмінність у глибині гнізда чи висоті деталі може змістити опору та завадити правильному складанню.

Заміна та контроль складання

Під час розбирання запам'ятайте орієнтацію стакана й послідовність розташування прилеглих деталей. Очистьте місце кріплення, огляньте відповідну поверхню корпусу та кріпильні деталі. Перевірте стан підшипника, а якщо поруч установлені ущільнення або стопорні деталі — огляньте і їх. Пошкоджені складники варто замінити під час цього ремонту, щоб зношена посадка чи втрата мастила не спричинили повторного розбирання.

Підшипник установлюють рівно, без перекосу. Зусилля прикладають до кільця, яке запресовують: під час установлення в стакан — до зовнішнього. Не можна передавати це зусилля через тіла кочення. Фланець має прилягати до відповідної поверхні без зазору, а кріплення затягують рівномірно згідно з вимогами механізму. Якщо стакан не стає на місце, не дотягуйте його болтами: перевірте розміри, орієнтацію та чистоту поверхонь.

Після складання переконайтеся, що обертання вільне, без заїдань і ненормального люфту. Надто вільна посадка допускає рух кільця в гнізді, а перекіс додатково навантажує підшипник. Якщо під час затягування обертання стає тугим, зупиніть складання та з'ясуйте причину до запуску механізму під навантаженням.
