Сідло підшипника (корпус) DongFeng 244/240 AMG

Корпус для встановлення підшипника

Сідло підшипника (корпус) DongFeng 244/240 AMG фіксує підшипник у посадковому місці та передає навантаження від нього на нерухому частину механізму. Справний корпус зберігає положення опори під час обертання вала. Коли посадкове місце розбите або поверхня прилягання деформована, встановлення нового підшипника саме по собі не усуває люфт і причину повторного зношення.

Будова деталі

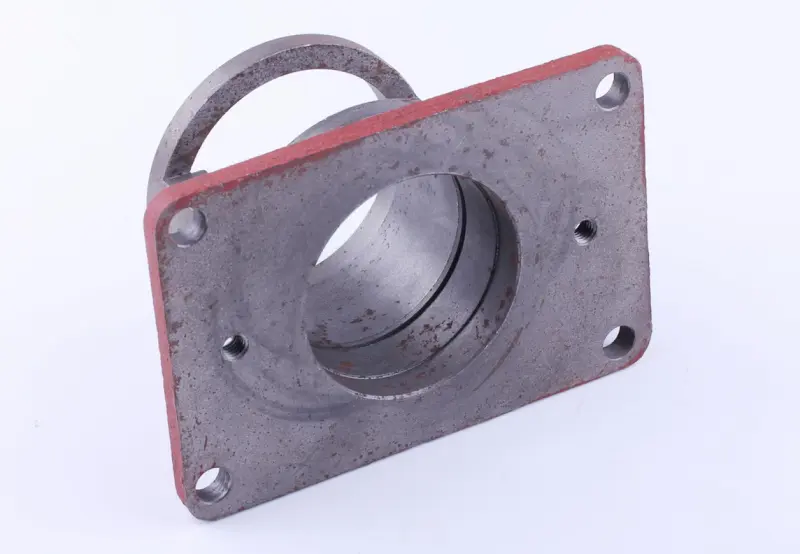

Прямокутний фланець має чотири отвори для кріплення, розташовані по кутах. Центральний круглий отвір виконаний зі ступінчастою внутрішньою поверхнею. Обабіч нього є два менші різьбові отвори. Для правильного підбору потрібен збіг не лише посадки підшипника, а й геометрії кріплення: фланець має рівно прилягати до відповідної поверхні, а центральна частина — ставати на своє місце без зміщення.

Причини перевірки та заміни

Люфт опори, стукіт і вібрація можуть свідчити про зношення підшипника або його посадкового місця. Після розбирання перевіряють, чи немає слідів прокручування зовнішнього кільця, тріщин, відколів та пошкодженої різьби. Отвори кріплення не повинні бути розбитими, а площина фланця — мати деформації, що заважають щільному приляганню. За одним лише шумом визначити несправність корпусу не можна: підшипник і його опору оглядають разом.

Як перевірити відповідність

Використовуйте знятий корпус як зразок для порівняння. Звірте зовнішній контур, положення центрального отвору та міжцентрові відстані отворів кріплення. Виміряйте посадковий діаметр і глибину, розміри внутрішніх уступів, товщину фланця та виступної частини. Окремо перевірте діаметри кріпильних отворів, розташування і параметри різьби. Різниця в глибині посадки здатна змістити підшипник навіть за повного збігу зовнішньої форми.

Позначення встановленого підшипника допоможе перевірити відповідність посадкового місця, але не замінить порівняння самих корпусів. Враховуйте спосіб фіксації кільця, прилеглі деталі та простір для встановлення опори. Корпус не повинен упиратися в сусідні поверхні раніше, ніж фланець сяде на місце. Якщо отвори доводиться суміщати з натягом або стягувати зазор болтами, спочатку перевірте підбір і причину перекосу.

На що зважати під час монтажу

Після демонтажу очистіть поверхню прилягання від бруду та залишків ущільнення, якщо воно передбачене конструкцією. Перевірте стан підшипника, його посадки на валу, кріпильних деталей і сусідніх ущільнень. Зношений підшипник або пошкоджене ущільнення варто замінити під час цього ж розбирання. Встановлюйте корпус у штатному положенні, дотримуючись передбаченого порядку складання та фіксації підшипника.

Якщо підшипник запресовують у корпус, зусилля передають на зовнішнє кільце, а не через тіла кочення. Не намагайтеся виправити невідповідність посадки ударами по фланцю чи сильнішим затягуванням болтів. Кріплення затягують рівномірно, з моментом за документацією техніки. Після складання перевіряють вільне обертання без заклинювання та небажаного люфту. Невідповідний корпус або перекіс під час монтажу можуть спричинити нагрівання, послаблення кріплення та швидке зношення підшипника.
