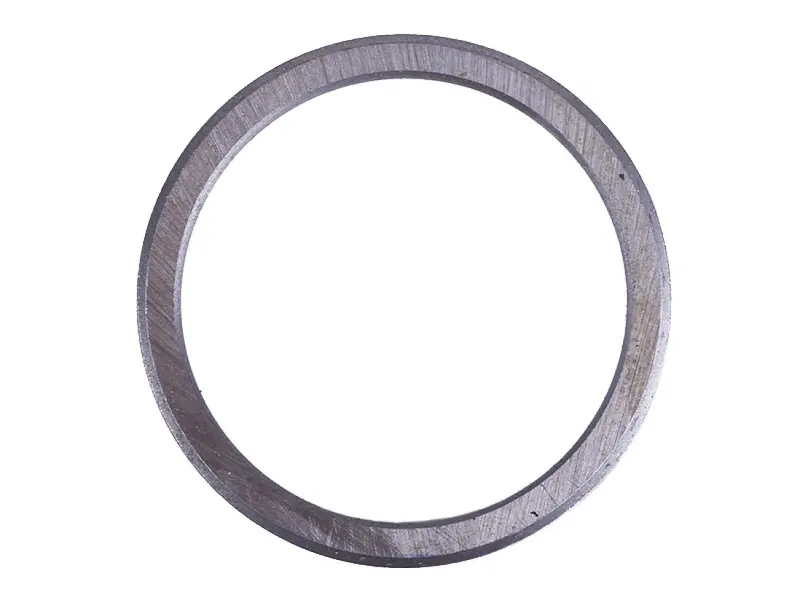

Сідло впускного клапана TY2100 AMG

Сідло впускного клапана TY2100 AMG — кільцева деталь у головці циліндрів, до якої прилягає тарілка клапана. Коли клапан закривається, контакт його фаски із сідлом перекриває впускний канал і допомагає утримувати тиск у камері згоряння. Через цю ж ділянку частина тепла від клапана передається головці. Для правильної роботи потрібні щільна посадка самого кільця та рівномірне прилягання клапана.

Ознаки пошкодження

Причиною заміни стають тріщини, прогар, глибоке спрацювання поверхні або послаблення сідла в гнізді. Незначні дефекти іноді можна прибрати механічною обробкою, якщо вона дозволяє зберегти потрібну геометрію та допустиме положення клапана. Коли запасу для відновлення вже немає, тривале притирання не розв’язує проблему: потрібна заміна з подальшою обробкою нового сідла.

Перевірити прилягання варто за зниженої компресії, утрудненого запуску або витоку повітря у впускний канал під час перевірки герметичності циліндра. Такі прояви не вказують однозначно на сідло. Спершу перевіряють клапанний зазор, фаску тарілки та стан напрямної втулки. Нагар, перегрів і робота з клапаном, який не закривається повністю, порушують контакт і можуть прискорювати руйнування поверхні.

Як підібрати деталь

Звіряйте позначення двигуна та фактичні розміри гнізда в головці. Для порівняння зі знятим сідлом потрібні зовнішній і внутрішній діаметри, висота кільця та профіль робочої поверхні. Зовнішній діаметр визначає посадку в головці, а висота разом із подальшою обробкою впливає на положення тарілки клапана. Однакова кільцева форма ще не означає, що деталі взаємозамінні.

Якщо головку вже ремонтували, посадочне місце могло змінитися. Тому вимірюють і старе сідло, і очищене гніздо: спрацьована чи деформована деталь не може бути єдиним орієнтиром. Також враховують діаметр тарілки впускного клапана, стан його фаски та вимоги до ширини контактного пояска. Недостатній натяг може спричинити зміщення кільця, а надмірний — пошкодження посадочного місця під час установлення.

Особливості заміни

Роботу виконують на знятій і розібраній головці циліндрів. Старе сідло видаляють зі збереженням гнізда, прибирають забруднення та перевіряють посадочну поверхню на тріщини й спрацювання. Потрібний натяг і технологію монтажу визначають за ремонтною документацією двигуна та результатами вимірювань. Нове кільце має стати без перекосу; забивання без контролю посадки може пошкодити головку.

Установлене сідло обробляють співвісно з напрямною клапана. Потім контролюють ширину й розташування контактного пояска та положення клапана в головці. Притирання виконують, якщо воно передбачене технологією, але ним не виправляють перекіс або неправильний профіль. Після обробки ретельно видаляють стружку й абразив та перевіряють герметичність. Разом із сідлом оглядають клапан і напрямну втулку: пошкоджена фаска або завеликий зазор у напрямній заважатимуть щільному закриванню навіть після заміни кільця.
