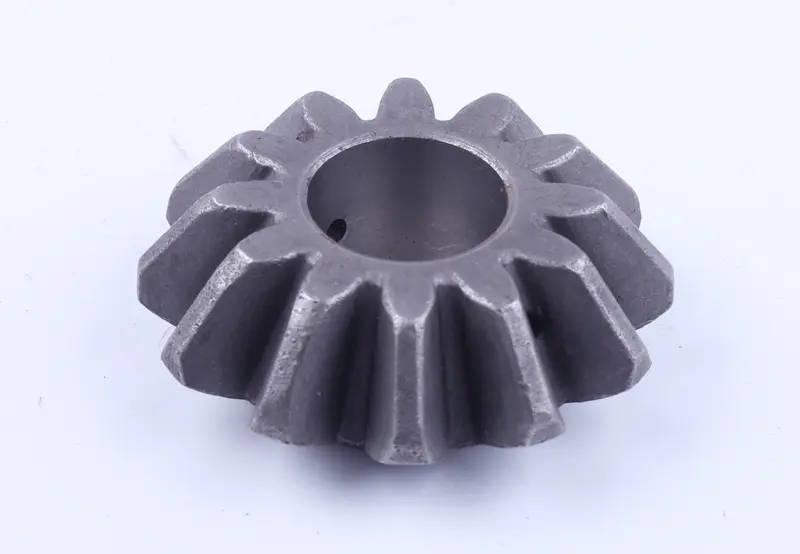

Сателіт переднього моста Z-12 Foton 354/404 AMG

Сателіт переднього моста Z-12 Foton 354/404 AMG — конічна шестерня з 12 зубцями для ремонту зубчастого механізму переднього моста. У диференціалі сателіт передає зусилля між сполученими шестернями та дає колесам обертатися з різною швидкістю на поворотах. Справні зубці й правильна посадка забезпечують належне зачеплення. Пошкодження сателіта можуть спричиняти стукіт, ривки та прискорене зношування сусідніх шестерень.

Як працює деталь

Шестерня має конічну форму, прямі зубці та центральний отвір для встановлення на вісь. Зубці сприймають навантаження, а посадка на осі визначає положення сателіта відносно інших деталей механізму. Під час перевірки оцінюють не лише зубчастий вінець: зношений отвір допускає перекіс навіть тоді, коли зубці ще цілі. Позначення Z-12 означає кількість зубців. Воно допомагає звузити вибір, проте не замінює перевірку розмірів і геометрії.

Ознаки зношування

Новий стукіт під час зміни навантаження, хрускіт у зачепленні або металеві частинки в оливі — привід оглянути механізм. Ці симптоми не вказують однозначно на сателіт: після розбирання потрібно знайти саме пошкоджену деталь. На зубцях перевіряють наявність тріщин, відколів, викришування та глибоких задирів. В отворі й на опорних поверхнях шукають сліди заїдання, нерівномірного зношування та виробітку. Овальність отвору потребує також перевірки осі.

Зубці часто пошкоджуються через нестачу змащення, забруднення оливи, ударні навантаження або надмірний люфт. Заміна однієї шестерні не усуває зношування її опори чи дефектів парної деталі. Разом із сателітом варто оглянути решту шестерень диференціала, вісь сателітів та опорні шайби, якщо вони передбачені конструкцією. Пошкоджені поверхні сусідніх деталей можуть швидко зіпсувати нову шестерню, тому розраховувати на їхнє припрацювання не слід.

Підбір за знятим сателітом

Зіставте кількість, профіль і напрямок зубців, форму конуса та загальну висоту шестерні. Виміряйте зовнішній діаметр і діаметр центрального отвору, порівняйте торці та розташування отворів. Для вимірювань обирайте ділянки без виробітку: зношена поверхня не відображає початкового розміру посадки. Перевірка за схемою конкретного моста допоможе уточнити відповідність. Однакова кількість зубців за іншої геометрії не забезпечить належного зачеплення.

На що зважати під час заміни

Розбираючи механізм, збережіть порядок встановлення осі, опорних шайб і фіксаторів. Видаліть продукти зношування з місця встановлення та огляньте сполучені поверхні на задири. Перед монтажем змастіть деталі відповідно до вимог обслуговування моста. Не забивайте сателіт на вісь ударами по зубцях: якщо посадка не відповідає передбаченій, спочатку перевірте розміри й стан поверхонь.

Після складання перевірте, чи обертаються шестерні без заїдання, а також проконтролюйте зазори й пляму контакту за ремонтною документацією моста. Неправильний профіль зубців або перекошена посадка зосереджують навантаження на краях зубців, що призводить до шуму та відколів під час роботи. Перш ніж закрити корпус, переконайтеся, що опорні деталі стоять на своїх місцях, а вісь надійно зафіксована.
