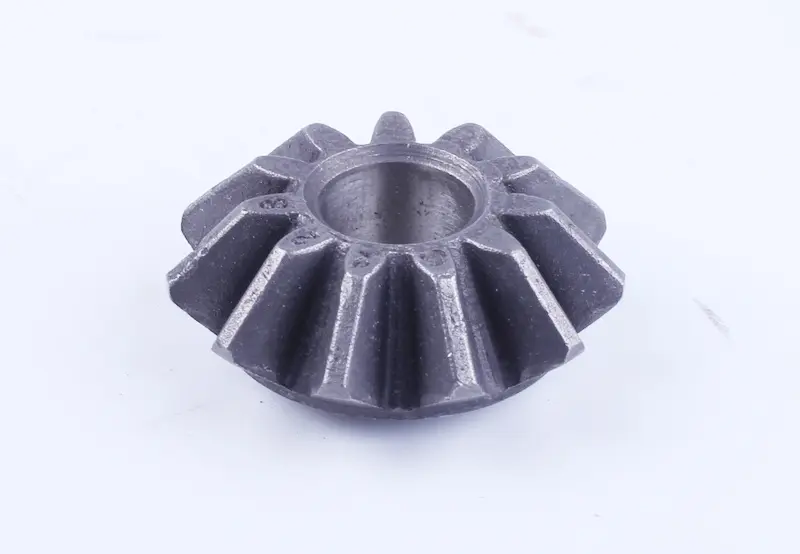

Сателіт диференціала переднього моста Z-11 Foton 244, ДТЗ 244, Jinma 244/2 AMG

Сателіт диференціала переднього моста Z-11 призначений для Foton 244, ДТЗ 244 та Jinma 244/2. Це конічна шестерня, яка всередині диференціала зачіплюється з півосьовими шестернями. Вона бере участь у передаванні крутного моменту й дає колесам однієї осі обертатися з різною швидкістю під час повороту. Позначення Z-11 означає 11 зубців.

Будова та призначення

Зубці розміщені на конічній поверхні, а центральний отвір потрібен для встановлення на вісь сателітів. Коли колеса долають різні за довжиною шляхи, сателіт обертається на власній осі та забезпечує різницю їхніх швидкостей. Стан зубців, отвору й опорної поверхні впливає на роботу зачеплення. Тому під час заміни перевіряють не лише кількість зубців, а й посадку та геометрію шестерні.

Ознаки зношення

Сателіт замінюють у разі сколів або тріщин зубців, викришування їхніх робочих поверхонь, задирів усередині отвору та надмірного люфту на осі. Оглядають і поверхню, якою шестерня спирається на сусідні деталі: її зношення може порушити положення сателіта. Різкі удари під навантаженням, недостатнє змащування та тверді частинки в мастилі прискорюють пошкодження зачеплення.

Стукіт, хрускіт або збільшений люфт у передньому мосту — привід оглянути диференціал. За самим звуком визначити пошкоджену шестерню неможливо. Під час розбирання перевіряють інші сателіти, півосьові шестерні, вісь і передбачені конструкцією опорні шайби. Якщо залишити зношену вісь або шестерню зі сколотими зубцями, новий сателіт працюватиме з неправильним контактом і швидко зношуватиметься.

Як перевірити відповідність

Порівняйте зняту деталь із заміною за кількістю та формою зубців, зовнішнім діаметром, висотою й діаметром центрального отвору. Зверніть увагу на опорний бік, фаски та посадку на вісь. Старий сателіт варто зберегти до завершення ремонту, щоб мати зразок для перевірки геометрії. Назва моделі техніки допомагає звузити вибір, але не замінює звіряння з деталлю конкретного моста.

Навіть за однакової кількості зубців відмінності профілю чи висоти можуть змінити контакт між шестернями. Завеликий отвір додає люфту, а надто щільна посадка заважає обертанню на осі. Якщо сателіт не стає на місце вільно, потрібно перевірити розміри та стан поверхонь. Забивати його або підточувати зубці для припасування не слід: так можна пошкодити посадку й порушити зачеплення.

Заміна та перевірка

Для встановлення розбирають диференціал у послідовності, визначеній для відповідного моста. Під час зняття запам’ятовують положення опорних шайб і кріплень, щоб відновити правильне розташування деталей. Корпус очищують від забруднень та уламків, перевіряють вісь і сусідні шестерні. Пошкоджені деталі, що контактують із сателітом, замінюють разом із ним, а поверхні тертя змащують відповідним для моста мастильним матеріалом.

До остаточного закриття корпуса перевіряють, чи вільно обертається сателіт, чи немає заклинювання та чи відповідають зазори вимогам керівництва техніки. Обертання не має потребувати примусового зусилля через затиснуту шестерню. Така перевірка допомагає виявити помилку складання до роботи під навантаженням і запобігти повторному пошкодженню зубців.
