Сателіт диференціала заднього моста DongFeng 240/244 Z-10 AMG

Сателіт диференціала заднього моста DongFeng 240/244 Z-10 AMG — конічна шестерня, що входить у зачеплення з півосьовими шестернями. Вона бере участь у передаванні обертання до ведучих коліс і дає їм змогу обертатися з різною швидкістю на повороті. Справні зубці та правильна посадка на осі потрібні, щоб диференціал працював без заклинювання й ударів під час зміни навантаження.

Будова та ознаки зношення

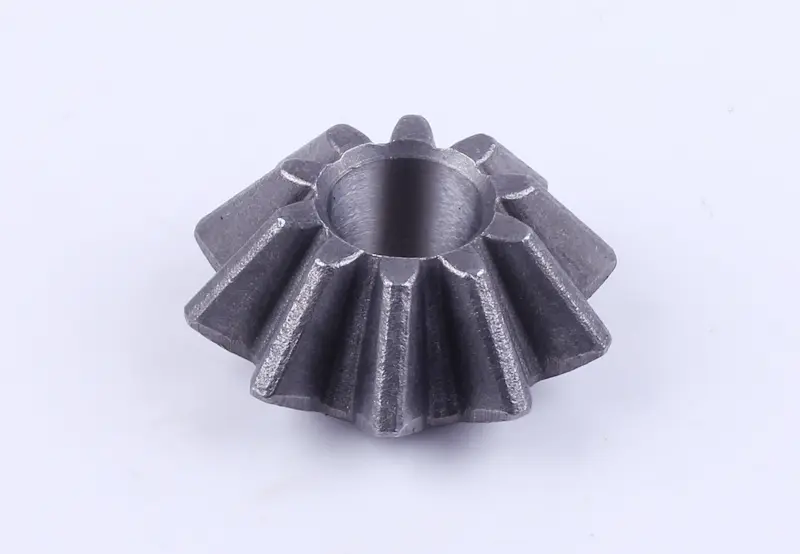

Деталь має конічну зубчасту частину з прямими зубцями та центральний отвір під вісь. Зубці контактують із сусідніми шестернями, а отвір визначає посадку сателіта на осі. Тому подібних обрисів недостатньо для підбору: відмінність у профілі зубців, висоті деталі чи посадці впливає на взаємне розташування шестерень і зазори в механізмі.

Стукіт під час зміни навантаження, посилення шуму на поворотах або надмірний люфт дають привід оглянути диференціал. Такі прояви не вказують лише на сателіт: несправність може бути і в суміжних деталях. Після розбирання перевіряють, чи немає на зубцях відколів, тріщин, викришування та нерівномірного спрацювання. В отворі шукають задири й сліди зношення, через які шестерня втрачає правильне положення на осі.

Як підібрати деталь

Порівняйте зі знятим сателітом позначення Z-10, кількість і профіль зубців, зовнішній діаметр зубчастої частини, загальну висоту та діаметр центрального отвору. Зверніть увагу на форму торців і опорних поверхонь: вони мають відповідати деталям, з якими контактують після складання. Для вимірювань очистьте стару шестерню від мастила та забруднень. Враховуйте, що зношений отвір може бути збільшеним і не показувати початкового розміру посадки.

Разом із сателітом огляньте його вісь, півосьові шестерні та опорні шайби, якщо вони передбачені будовою диференціала. Нова шестерня не усуне люфт, спричинений спрацьованою віссю або шайбою. Пошкоджені зубці суміжної шестерні також швидко зношуватимуть нову деталь. Потребу в заміні кількох деталей визначають за станом їхніх контактних поверхонь і зазорів у зібраному механізмі.

Заміна та перевірка

Сателіт замінюють після відкриття доступу до внутрішніх деталей диференціала. Під час розбирання зберігають послідовність розташування шайб і фіксаторів. Перед складанням очищають посадочні поверхні та прибирають частинки зношення, які можуть потрапити в зачеплення. Шестерню встановлюють на справну вісь із належним розташуванням опорних деталей, змащуючи поверхні відповідно до посібника з ремонту техніки.

Якщо сателіт не сідає на місце вільно, не забивайте його ударами по зубцях: перевірте розміри, задири та чистоту посадки. Після складання переконайтеся, що шестерні обертаються без заклинювання, а зазори відповідають вимогам посібника. Кріплення й фіксатори мають бути встановлені на свої місця. Невідповідна геометрія зміщує контакт на частину зубця, спричиняє шум, прискорене зношення та може пошкодити сусідні шестерні. Перевірку зачеплення проводять до остаточного закриття корпусу.
