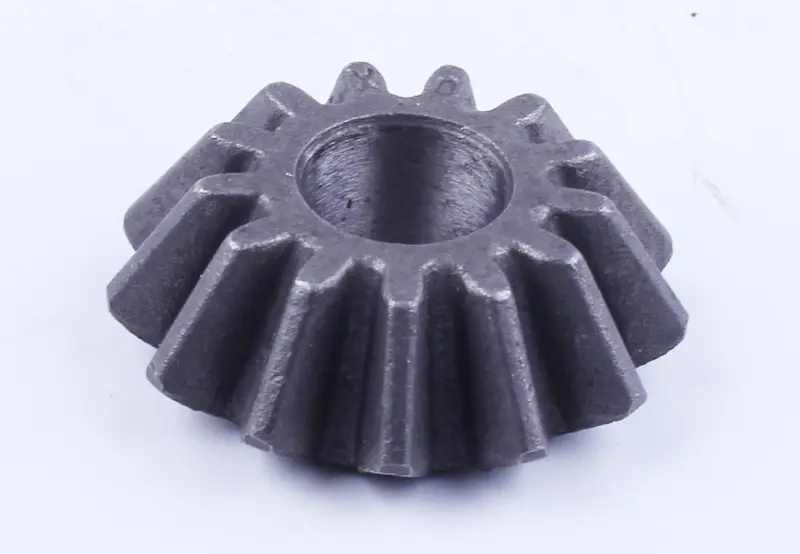

Сателіт диференціала Z-13 Xingtai AMG

Сателіт Z-13 Xingtai AMG — конічна шестерня диференціала з 13 зубцями. Вона передає обертання між шестернями півосей і дає колесам змогу обертатися з різною швидкістю під час повороту. Від стану її зубців залежить плавність роботи диференціала: відколи й порушене зачеплення спричиняють удари та можуть пошкодити суміжні деталі.

Будова та призначення

Шестерня має конічну форму, прямі зубці й центральний наскрізний отвір для встановлення на вісь сателіта. У диференціалі вона рухається разом із корпусом і водночас може обертатися на власній осі, забезпечуючи різницю частот обертання півосей. Під час перевірки оцінюють не лише зубці, а й поверхню отвору: зношена посадка змінює положення шестерні та погіршує контакт у зачепленні.

Ознаки зношення

Сателіт замінюють у разі відколів зубців, тріщин, викришування контактних поверхонь, глибоких задирів або значного спрацювання отвору. Збільшений люфт, стукіт зі зміною навантаження та металеві частинки в мастилі є приводом для перевірки диференціала. Самого шуму недостатньо для висновку: подібні ознаки можуть виникати через зношення осі сателітів, суміжних шестерень або опор корпусу.

Типові причини пошкоджень — недостатнє змащування, забруднення продуктами зношення, ударні навантаження та неправильне зачеплення. Нова шестерня на спрацьованій осі не усуває причину люфту. Так само пошкоджені зубці сусідньої шестерні можуть швидко зіпсувати новий сателіт, тому під час розбирання перевіряють усі деталі, що безпосередньо з ним контактують.

Як перевірити відповідність

Орієнтир за застосуванням — Xingtai. Щоб підібрати деталь точно, звірте її зі знятим сателітом і каталогом конкретної машини. Позначення Z-13 означає кількість зубців, проте збігу лише цього параметра замало: шестерні з однаковою кількістю зубців можуть мати різну геометрію та посадку.

• Перерахуйте зубці, порівняйте їхній профіль, нахил і ширину контактної частини.
• Виміряйте діаметр центрального отвору, загальну висоту та зовнішній діаметр шестерні.
• Зіставте форму торців, опорних поверхонь і розташування сателіта відносно суміжних деталей.
• Огляньте вісь і передбачені конструкцією упорні шайби: їхнє спрацювання впливає на люфт та контакт зубців.

Що врахувати під час заміни

Для встановлення потрібні доступ до диференціала та його розбирання за настановою для конкретної машини. Під час демонтажу зберігають порядок розташування осі, шайб і фіксаторів. Посадкові поверхні очищають, а уламки та продукти зношення видаляють. Пошкоджені суміжні деталі замінюють; чи потрібно міняти кілька шестерень разом, визначають за їхнім станом і вимогами настанови.

Під час складання сателіт змащують мастилом, передбаченим для механізму, повертають на місце опорні деталі та фіксують вісь штатним способом. Далі перевіряють вільне обертання, зазори й контакт зубців відповідно до вимог виробника техніки. Невідповідна посадка або геометрія можуть призвести до перекосу, заклинювання та швидкого зношення. Перш ніж навантажувати зібраний механізм, перевіряють плавність його руху й відсутність заїдань.
