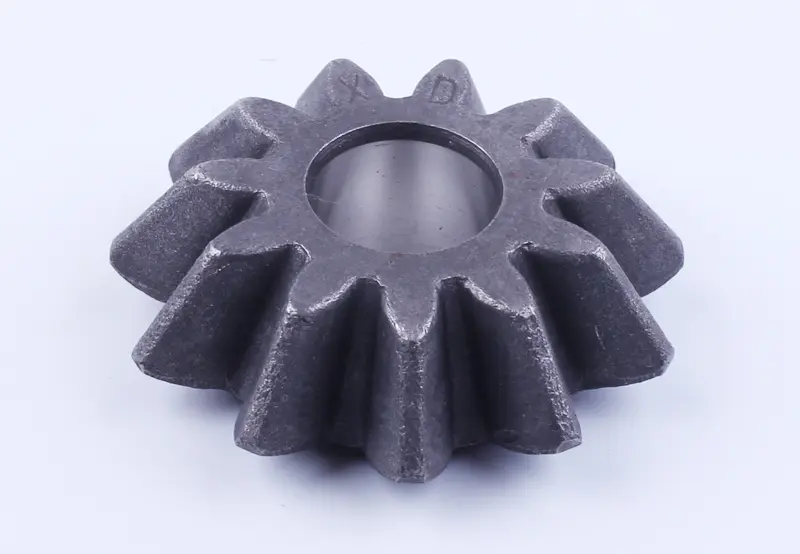

Сателіт диференціала Z-11 Xingtai AMG

Сателіт Z-11 Xingtai AMG — конічна шестерня диференціала з 11 зубцями та центральним посадковим отвором. Вона передає обертання всередині диференціала й дає змогу пов’язаним із ним колесам обертатися з різною швидкістю на повороті. Справні зубці та правильна посадка підтримують належне зачеплення. Коли сателіт зношується, у механізмі можуть з’явитися стукіт, надмірний люфт і пошкодження суміжних шестерень.

Ознаки зношення

Під час розбирання перевіряють усі зубці по колу: шукають відколи, викришування контактних поверхонь, тріщини та глибокі задири. Окремо оглядають отвір, адже його спрацювання змінює положення шестерні на осі. Уламки зубців можуть потрапити в зачеплення й пошкодити інші деталі диференціала. Самого шуму недостатньо, щоб визначити причину несправності: стан сателіта оцінюють разом із деталями, з якими він контактує.

Типові причини прискореного зношення — нестача мастила, забруднення, ударні навантаження та завеликі зазори. Нову шестерню не варто встановлювати на вісь із глибокими задирами чи помітним спрацюванням без перевірки цього спряження. Так само пошкоджені зубці суміжної шестерні можуть швидко зіпсувати новий сателіт. Під час огляду з’ясовують причину руйнування, щоб заміна не закінчилася повторним розбиранням.

Як підібрати сателіт

Z-11 означає 11 зубців. Окрім їхньої кількості, зі знятою деталлю звіряють зовнішній діаметр, загальну висоту, діаметр і довжину посадкового отвору. Значення мають також форма зубців, конусність вінця та розташування опорних поверхонь. Шестерня може підходити до осі за отвором, але мати іншу геометрію зачеплення. У такому разі навантаження припадатиме на окремі ділянки зубців замість належної контактної поверхні.

• Звірте модель техніки та виконання диференціала з каталогом запчастин.
• Перевірте вісь сателіта: люфт через її зношення не усувається автоматично встановленням нової шестерні.
• Огляньте суміжні шестерні й опорні шайби, якщо вони передбачені конструкцією, а також поверхні їхнього прилягання.

На що звернути увагу під час заміни

Для заміни сателіта диференціал розбирають, зберігаючи порядок і розташування спряжених деталей. Із механізму прибирають частинки зношення та уламки, посадкові й опорні поверхні очищають. Не можна забивати шестерню ударами по зубцях. Якщо вона не сідає на місце або обертається з опором, перевіряють розміри, стан осі та правильність розташування деталей. Мастило застосовують відповідно до вимог конкретного диференціала.

Після складання контролюють плавність обертання, зачеплення й зазори за настановою до техніки. Сателіт не має заклинювати, а краї зубців — упиратися в суміжну шестерню. Якщо конструкція містить опорні чи регулювальні шайби, дотримуються передбаченого порядку їх установлення. Невідповідна геометрія або помилка під час складання спричиняє нерівномірне навантаження, швидке спрацювання посадки та пошкодження зубців.
