Важіль-опора вижимного підшипника тип 1 Xingtai 24B, Shifeng 244, Taishan 24 AMG

Важіль-опора вижимного підшипника тип 1 для Xingtai 24B, Shifeng 244, Taishan 24 AMG належить до механізму вимикання зчеплення. Деталь підтримує вижимний підшипник і забезпечує його взаємодію з приводом зчеплення. Справна опора допомагає утримувати підшипник у належному положенні під час натискання педалі. Якщо посадкові поверхні зношені або корпус пошкоджений, заміна лише підшипника може не усунути несправність.

Будова та ознаки пошкодження

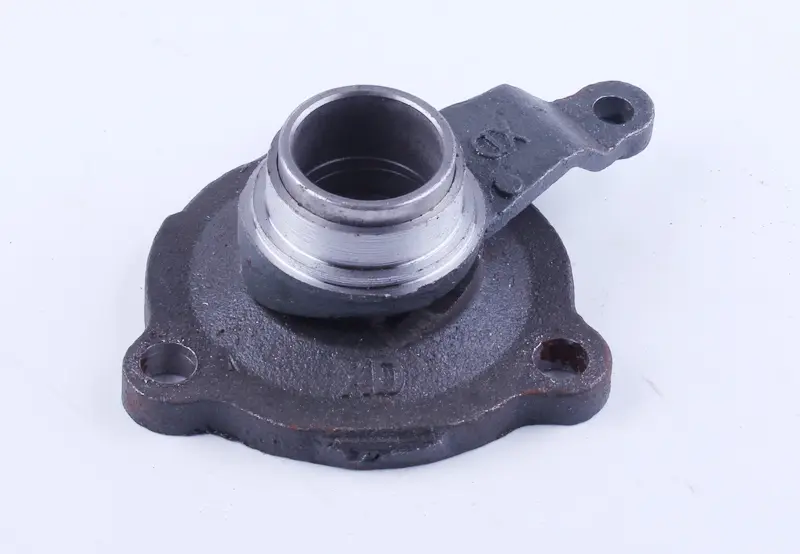

Опора має широку основу, порожнисту циліндричну частину в центрі та виступний важіль. Зовнішня поверхня центральної частини ступінчаста; отвори розташовані по краях основи й на кінці важеля. Для встановлення мають збігатися профіль посадок, висота центральної частини та розміщення отворів. Позначення «тип 1» враховують під час добору разом із геометрією знятої деталі.

Причинами заміни є тріщини, викривлення важеля, зношені отвори та пошкоджена посадка під підшипник. Під час огляду звертають увагу на задирки, вм’ятини й нерівномірні сліди контакту. Вони допомагають виявити перекіс або неналежне прилягання деталей. Коли підшипник має відчутний люфт на опорі, потрібно перевірити обидві поверхні сполучення: зношення може бути не лише на самому підшипнику.

Оглянути опору варто, якщо механізм заїдає, зусилля на педалі змінюється ривками або зчеплення не повністю роз’єднується. Ці симптоми не визначають причину однозначно, тому опору оцінюють разом із приводом. Шум під час натискання педалі також потребує окремої перевірки вижимного підшипника. Рішення про заміну опори приймають за її фактичним станом і станом посадок.

Як перевірити відповідність

Покладіть зняту опору поруч із заміною та порівняйте контур основи, напрямок важеля й розташування отворів. Виміряйте діаметр і висоту посадкової частини, розміри уступів, діаметри отворів та відстані між їхніми центрами. Зіставте внутрішній прохід і ділянки контакту із суміжними деталями. Правильна геометрія потрібна для належного положення підшипника та складання механізму без перекосу.

Стару деталь зручно залишити як зразок до завершення ремонту. Водночас погнутий важіль або деформована основа вже не можуть бути точним орієнтиром: їхнє положення звіряють із відповідними кріпленнями та документацією машини. Самої назви моделі недостатньо для перевірки посадок. Якщо отвори не збігаються, не намагайтеся підтягнути опору на місце кріпленням — так можна створити перекіс і пошкодити з’єднання.

Заміна та перевірка роботи

До розбирання техніку зупиняють і фіксують від руху. Отримавши доступ до зчеплення, фіксують орієнтацію опори та послідовність з’єднання деталей. Після зняття очищають посадкові поверхні й перевіряють, чи немає на них пошкоджень. Одночасно оглядають вижимний підшипник, кріплення та з’єднання з приводом. Зношені або пошкоджені суміжні деталі замінюють, щоб вони не порушували роботу нової опори.

Опору монтують без перекосу, дотримуючись порядку складання та вимог до затягування з документації техніки. Ударами по важелю посадку не підганяють. Після складання перевіряють плавність ходу механізму, відсутність заїдання та регулювання приводу зчеплення. Невідповідна форма або помилка монтажу можуть спричинити перекіс підшипника, прискорене зношення посадок і неповне вимикання зчеплення.
