Важіль вимикання зчеплення (лапка) DongFeng 244/240 AMG

Важіль вимикання зчеплення (лапка) DongFeng 244/240 AMG передає зусилля в механізмі роз'єднання двигуна й трансмісії. Коли водій натискає педаль, вижимний механізм діє на лапки, які беруть участь у відведенні натискного диска. Завдяки цьому можна перемикати передачі або зупиняти техніку, не глушачи двигун. Для правильної роботи важіль має зберігати свою геометрію та рухатися в передбаченому з'єднанні без заїдання.

Будова та ознаки зношення

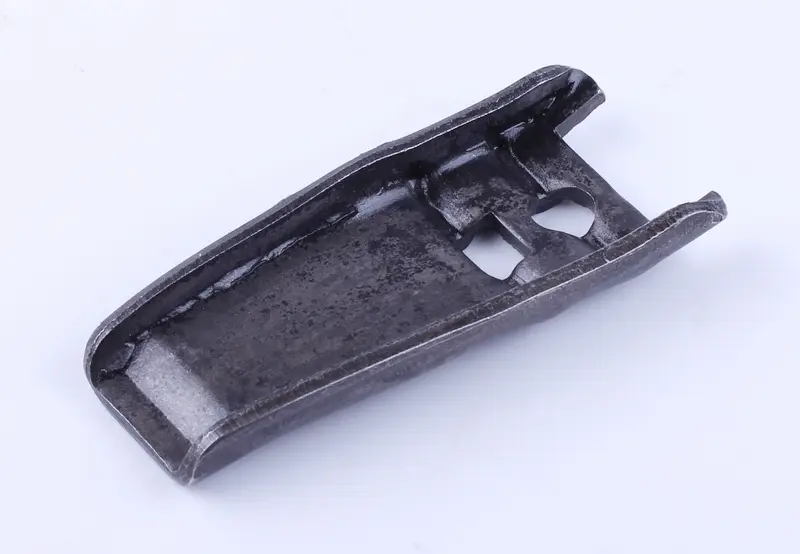

Лапка має видовжений корпус із піднятими поздовжніми краями. Біля одного кінця розташовані два наскрізні отвори та фігурні виступи, інша частина суцільна. Під час добору потрібно враховувати не лише загальну довжину, а й вигин деталі, висоту країв, обриси кінців і розташування отворів. Від цих особливостей залежить посадка важеля та його взаємодія із суміжними деталями.

Лапку замінюють за наявності тріщин, викривлення, розбитих отворів або помітного спрацювання контактних поверхонь. Зайвий люфт у з'єднанні чи зміна форми важеля заважають рівномірно передавати зусилля. Зчеплення може вимикатися не до кінця, а педаль — рухатися нерівномірно. Утруднене перемикання передач, вібрація та незвичне зусилля на педалі є приводом перевірити механізм вимикання, проте не доводять несправність саме лапки без огляду.

Як перевірити відповідність

Порівняйте деталь зі знятим важелем і кошиком зчеплення, який установлено на техніці. Звірте довжину, ширину, товщину в місцях з'єднання, форму отворів та відстань між ними. Перевірте профіль кінців і положення ділянки, на яку натискає вижимний механізм. Навіть невідповідність окремої посадкової поверхні може змінити положення лапки та доступний хід натискного диска.

Деформована стара деталь не підходить як єдиний зразок для порівняння. У такому разі додатково звіряють справні місця з'єднання та документацію встановленого зчеплення. Неправильно підібраний важіль може спричинити перекіс натискного диска, неповне вимикання або постійне навантаження на вижимний підшипник. Розточування отворів чи зміна вигину без перевірки конструкції не розв'язують проблему невідповідності.

Заміна та контроль роботи

Для встановлення потрібен доступ до кошика зчеплення; порядок розбирання визначається конструкцією техніки. Перед демонтажем запам'ятовують положення лапки та спосіб її кріплення. З'єднання, навантажені пружинами, розбирають лише передбаченим для цього способом і з відповідними пристосуваннями. Під час складання оглядають осі, пальці та фіксатори, якщо вони є в цьому з'єднанні. Пошкоджені або зношені кріпильні деталі слід замінити разом із важелем.

Поки механізм відкритий, перевіряють інші лапки, їхні опори та поверхню контакту вижимного підшипника. Установлення нового важеля не прибере люфт розбитої опори й не компенсує зношення сусідньої лапки. Після складання контролюють вільний рух, надійність фіксації та узгоджене положення контактних поверхонь. Висоту лапок, потрібні зазори й вільний хід приводу регулюють за настановою до зчеплення. Насамкінець перевіряють повне вимикання та вмикання: механізм має працювати без заїдання, а після відпускання педалі зчеплення не повинно залишатися частково вимкненим.
