Ремінь клиновий AV15X1092Li СF3B24T AMG

Клиновий ремінь AV15X1092Li СF3B24T AMG передає обертання між шківами ремінного приводу. Зусилля передається через контакт бічних поверхонь ременя з канавками шківів. Для роботи без постійного проковзування потрібні відповідний профіль і правильний натяг. Підбирати ремінь варто за повним позначенням, формою знятої деталі та вимогами механізму.

Будова та маркування

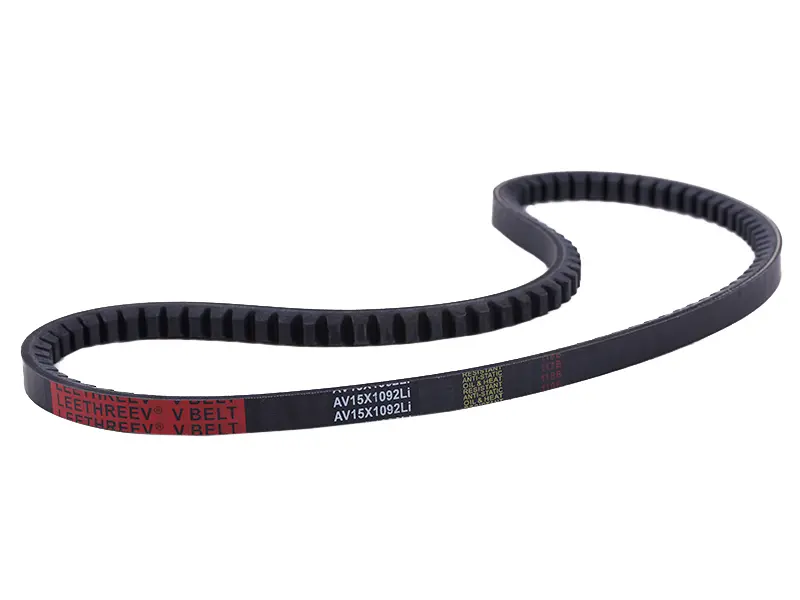

Ремінь замкнений, із гладкою зовнішньою поверхнею та поперечними вирізами з внутрішнього боку. Завдяки вирізам він легше згинається, огинаючи шківи. Це не зубці синхронного приводу: клиновий ремінь передає зусилля бічними гранями. Тому зношені або пошкоджені канавки шківів можуть спричинити проблеми навіть після встановлення нового ременя.

На ремені нанесено AV15X1092Li та V BELT — позначення клинового ременя. У розмірному записі Li означає внутрішню довжину, яка тут становить 1092 мм. Порівнюючи ремені, враховуйте спосіб вимірювання: внутрішня, зовнішня та розрахункова довжина мають різні значення. Звіряйте весь напис AV15X1092Li, а не лише число 1092.

Ознаки зношення

Свист під навантаженням, проковзування, нерівномірне передавання обертання або потреба часто підтягувати ремінь — привід перевірити його стан. Огляньте ділянки біля вирізів, бічні грані та краї: тріщини, розшарування, викришування й потертості свідчать про пошкодження. Надмірно гладкі, блискучі боковини можуть бути наслідком проковзування. Якщо ремінь забруднений оливою, спочатку усуньте джерело забруднення, щоб воно не впливало на нову деталь.

Як перевірити відповідність

Зіставте повне маркування знятого ременя з вимогами приводу, перевірте ширину, форму поперечного перерізу та потрібну довжину. Старий ремінь у процесі роботи може звузитися й змінити довжину, тому самих вимірювань зношеної деталі недостатньо: їх варто порівняти з настановою до техніки. Переконайтеся, що натяжний механізм має достатній хід для встановлення й подальшого регулювання.

Задовгий ремінь може проковзувати навіть після натягування. Закороткий важко встановити без надмірного зусилля, а його натяг перевантажує підшипники. Невідповідний профіль порушує посадку в канавці: замість контакту бічними гранями ремінь може спиратися на її дно. Додаткове натягування не усуває такої невідповідності.

Заміна та перевірка

Зупиніть двигун, унеможливте випадковий запуск і дочекайтеся повної зупинки рухомих деталей. Послабте натяг передбаченим для цього механізмом та зніміть старий ремінь. Перед встановленням очистьте канавки шківів, огляньте їх на зношення й задирки. Перевірте кріплення та натяжний ролик, якщо він є в приводі. Люфт, перекіс або утруднене обертання ролика потрібно усунути до монтажу.

Розміщуйте ремінь на шківах без перекручування. Не натягуйте його через край шківа викруткою: це може пошкодити деталь ще до початку роботи. Відрегулюйте натяг за настановою до механізму, перевірте посадку по всій трасі та встановіть захисний кожух. Після короткого пробного запуску зупиніть привід і перевірте натяг повторно. Свист або зміщення ременя потребують перевірки посадки, співвісності шківів і регулювання.
