Ремень клиновой AV15X1092Li СF3B24T AMG

Клиновой ремень AV15X1092Li СF3B24T AMG предназначен для передачи вращения между шкивами ремённого привода. Он работает за счёт сцепления боковых поверхностей с канавками шкивов: правильный профиль и натяжение позволяют передавать усилие без постоянного проскальзывания. Такой ремень подбирают по обозначению, геометрии снятой детали и требованиям конкретного механизма.

Конструкция и обозначение

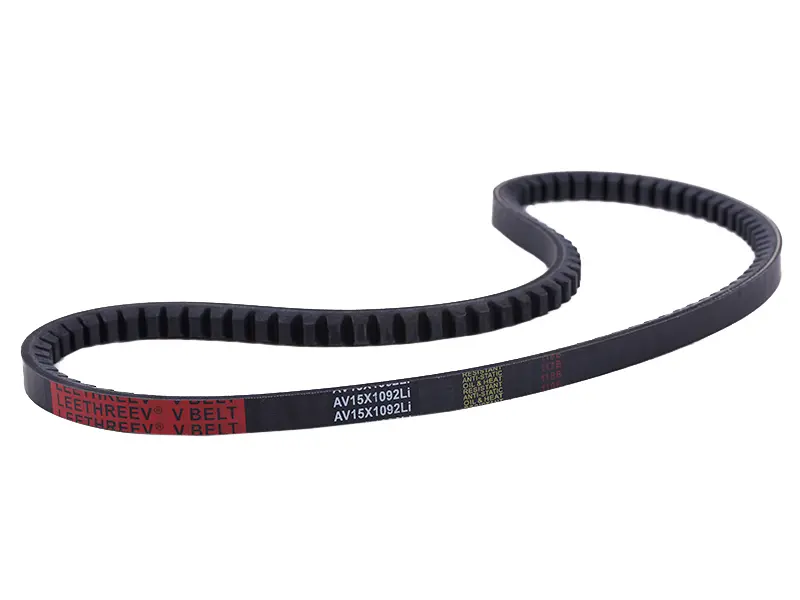

Ремень имеет замкнутую форму, гладкую наружную поверхность и поперечные вырезы на внутренней стороне. Вырезы помогают ему изгибаться при огибании шкивов. Их не следует принимать за зубья синхронного привода: у клинового ремня усилие передаётся боковыми гранями, поэтому состояние канавок шкива влияет на его работу не меньше, чем состояние самого ремня.

На ремне нанесены AV15X1092Li и V BELT — обозначение клинового ремня. В размерной записи Li обозначает внутреннюю длину; здесь она составляет 1092 мм. При сравнении с другим ремнём нужно учитывать способ измерения: внутренняя, наружная и расчётная длина не взаимозаменяемы. Обозначение AV15X1092Li лучше сверять целиком, не ограничиваясь числом 1092.

Когда требуется замена

Повод осмотреть ремень — свист при нагрузке, проскальзывание, неравномерная передача вращения или необходимость часто восстанавливать натяжение. На снятой детали проверяют трещины возле вырезов, расслоение, выкрашивание участков, потёртости и повреждение боковых граней. Сильно отполированные боковины могут указывать на проскальзывание. Масляное загрязнение тоже требует внимания: сначала устраняют его причину, иначе новый ремень быстро окажется в тех же условиях.

Что сверить при подборе

Сопоставьте полную маркировку старого ремня с требуемой для привода, проверьте ширину и форму профиля, а также предусмотренную длину. Изношенный ремень может стать уже и изменить длину, поэтому измерение снятой детали полезно дополнять данными руководства техники. Проверьте запас перемещения натяжного механизма: подходящий ремень должен устанавливаться и регулироваться штатным способом.

Слишком длинный ремень может проскальзывать даже после регулировки. Слишком короткий затрудняет монтаж и создаёт избыточную нагрузку на подшипники. Ошибка в профиле меняет посадку в канавке: ремень может касаться её дна вместо нормального контакта боковыми поверхностями. Усиленным натяжением такую ошибку не исправить.

Установка и проверка привода

Заглушите двигатель, исключите случайный запуск и дождитесь остановки движущихся деталей. Ослабьте натяжение штатным механизмом и снимите старый ремень. Очистите канавки шкивов, проверьте их на заусенцы и износ, осмотрите крепления и натяжной ролик, если он предусмотрен. Люфт, перекос или заедающий ролик нужно устранить до установки нового ремня.

Укладывайте ремень без перекручивания и не перетягивайте его через борт шкива отвёрткой. Выставьте натяжение по руководству механизма, проверьте посадку по всей трассе и верните защитный кожух. После короткой пробной работы остановите привод и повторно проверьте положение ремня и натяжение. Если появляется свист или ремень смещается, ищите причину в посадке, соосности и регулировке.
