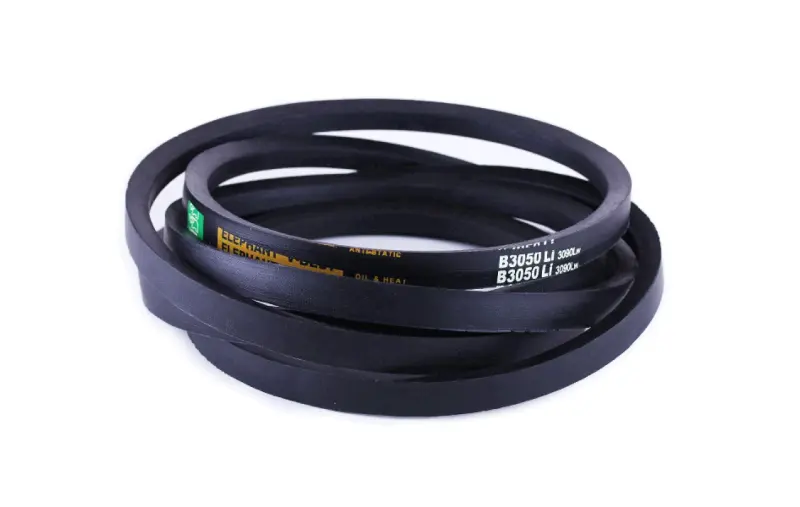

Ремень клиновой B3050 Li (17х11 мм) для мототрактора

Ремень клиновой B3050 для мототрактора

Приводной клиновой ремень классического профиля B (Б) с внутренней длиной 3050 мм. Такие ремни передают крутящий момент от шкива двигателя к трансмиссии мототрактора и навесному оборудованию, поэтому от их состояния напрямую зависит, тронется ли машина под нагрузкой и не будет ли пробуксовки при вспашке или перевозке прицепа.

Профиль, размеры и маркировка

Сечение профиля B — трапеция шириной 17 мм и высотой 11 мм с углом клина 40°. На боковину нанесено обозначение B3050 Li 3090 Lw: 3050 мм — внутренняя длина ремня (Li), 3090 мм — расчетная рабочая длина по нейтральной линии (Lw). Обе цифры используются при подборе, и путать их нельзя: если в руководстве к технике указана расчетная длина, ориентируйтесь на 3090, если внутренняя — на 3050. Дополнительная маркировка на боковине сообщает об антистатическом исполнении и о стойкости к маслу и повышенному нагреву.

Конструкция

Классический обернутый ремень собран из несущего кордшнура, эластичного резинового массива и тканевой обертки, свулканизированных в одно бесконечное кольцо. Кордшнур держит растягивающую нагрузку и ограничивает вытяжку, резина передает усилие на боковые грани, а тканевая обертка принимает трение о стенки ручья шкива и защищает тело ремня от истирания и от попадания масла. Тяга создается прижатием боковых граней в клиновой канавке, а не нижним основанием, поэтому целостность обертки по бокам важнее вида верхней части.

Где применяется

Сечение 17х11 мм — самый ходовой размер в приводах мототракторов, самодельных тракторов на базе мотоблока, сельхозмашин, станков и промышленных установок. Длина 3050 мм характерна для длинных передач с большим межосевым расстоянием: привод хода мототрактора, передача от двигателя на редуктор или на навесное оборудование. Один и тот же типоразмер ставится на технику разных марок, поэтому замену подбирают по профилю и длине, а не по названию машины.

Как подобрать замену

• Сверьте профиль: ширина верхнего основания старого ремня должна быть 17 мм, высота — 11 мм.
• Измерьте снятый ремень по внутреннему периметру или прочитайте обозначение на его боковине: нужно 3050 Li либо 3090 Lw.
• Проверьте ход натяжного механизма — запаса регулировки должно хватать и на первичное натяжение, и на компенсацию последующей вытяжки.
• Осмотрите ручьи шкивов: разбитые канавки с задирами или забитые грязью быстро съедают боковины нового ремня.

Когда пора менять

Поводом для замены служат поперечные трещины, расслоение обертки, протертые до корда боковины, вырванные участки и следы перегрева — блестящая замасленная кромка или запах горелой резины. Косвенные признаки — пробуксовка под нагрузкой, свист при старте, потеря тяги на подъеме и необходимость подтягивать натяжение все чаще. Изношенный ремень проседает в канавке и начинает касаться ее дна, после чего тяга падает даже при сильном натяжении.

Установка

Перед монтажом ослабьте натяжной ролик или сдвиньте двигатель по салазкам и заводите ремень в ручьи без монтировок: перегиб через край шкива рвет корд изнутри, а снаружи такой дефект не виден. Затем выставьте соосность шкивов и натяните ремень так, чтобы он не проскальзывал под нагрузкой, но и не гудел от перетяга — перетянутый ремень греется и нагружает подшипники валов. После первых часов работы натяжение проверяют повторно, поскольку новый ремень дает начальную вытяжку. Шкивы перед установкой очищают от масла, пыли и остатков старой резины.
