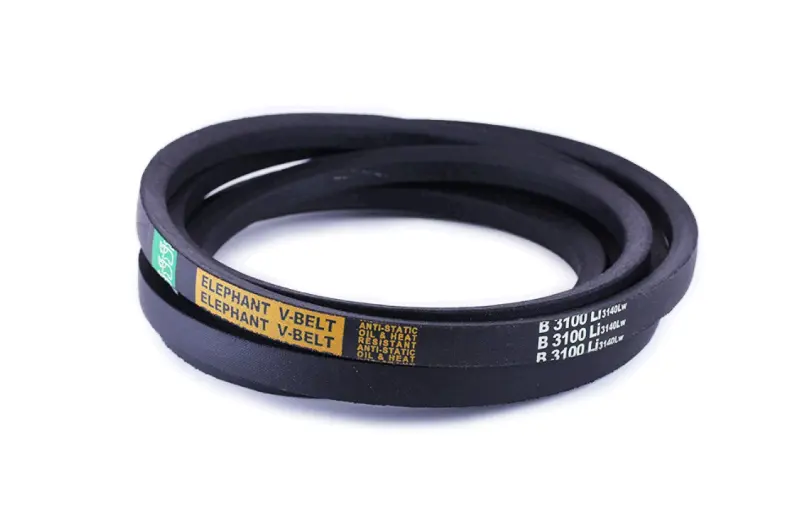

Ремень клиновой B-3100 Li (17х11 мм) для мототрактора

Клиновой ремень B-3100 передает крутящий момент от двигателя мототрактора на трансмиссию, ходовую часть или навесное оборудование. Маркировка B 3100 Li указывает внутреннюю длину 3100 мм, расчетная длина этой же позиции — 3140 мм (Lw), поэтому в каталогах она встречается и как B-3100, и как Б-3100. Сечение выполнено по нормальному клиновому профилю B (Б), который применяется на шкивах мототракторов, мотоблоков и приставного оборудования.

Размеры и профиль

Ширина по большему основанию — 17 мм, высота — 11 мм, расчетная ширина — 14 мм, угол клина — 40°. Боковые грани работают как рабочие поверхности: усилие передается за счет их заклинивания в канавке шкива, а нижняя часть профиля не должна касаться дна канавки. Минимальный расчетный диаметр шкива для профиля B составляет 112 мм, допустимая окружная скорость — до 30 м/с. Диапазон рабочих температур от -30 до +60 °C позволяет использовать ремень и в холодную погоду, и на прогретом летом двигателе.

Преимущества

• Маслостойкая и теплостойкая резиновая смесь: профиль не разбухает и не размягчается от брызг масла и топлива возле двигателя, поэтому боковые грани дольше держат размер, а тяга не теряется из-за проскальзывания.
• Антистатическое исполнение: заряд, который накапливается при трении в сухую и пыльную погоду, отводится, а не искрит на шкивах и не притягивает абразивную пыль к рабочим граням.
• Тканевая обертка по всему периметру: она принимает на себя истирание о кромки канавок и делает ремень терпимее к небольшим перекосам шкивов, что продлевает ресурс на технике с изношенными опорами.

Как подобрать замену

• Снимите старый ремень и измерьте его по внутренней окружности: под обозначение B 3100 Li подходит ремень с внутренней длиной 3100 мм.
• Сверьте обозначение, напечатанное на спинке снятого ремня: буква профиля и длина должны совпадать, иначе ремень сядет в канавке слишком глубоко или слишком высоко.
• Проверьте ширину канавки шкива — под профиль B она рассчитана на ремень 17 мм по верхней грани и высоту 11 мм.
• Оцените ход натяжного ролика или регулировочной площадки двигателя: запас хода нужен и для установки, и для подтяжки по мере вытяжки ремня.
• Если привод собран из нескольких ремней, меняйте их одновременно — приработанный и новый ремень нагружаются по-разному, и новый быстро вытягивается.

Установка и признаки износа

Перед снятием полностью ослабьте натяжитель и снимайте ремень руками, проворачивая шкив: заводить его монтировкой через кромку канавки нельзя, так рвутся нити корда. После установки выставьте шкивы в одну плоскость и натяните ремень так, чтобы средняя часть ветви прогибалась под усилием руки незначительно. Слабо натянутый ремень греется и буксует под нагрузкой, а перетянутый разбивает подшипники шкивов и вытягивается за один сезон.

Менять ремень пора, когда на внутренней стороне появились поперечные трещины, кромки распушились, из профиля вырваны куски резины или боковые грани залоснились до глянца — такой профиль уже не заклинивается в канавке. Свист при трогании, потеря тяги на подъеме и резиновая пыль возле шкивов указывают на то же самое. Запасной B-3100 стоит держать под рукой: обрыв в поле останавливает работу целиком, а установка нового ремня занимает несколько минут.
