Ремень приводной клиновой B-3200 (17х11 мм) для мотоблока

Ремень приводной клиновой B-3200 (17х11 мм)

Клиновой ремень нормального сечения B (Б) — тяговое звено ременной передачи мотоблока, мототрактора и навесного оборудования. Он снимает крутящий момент со шкива двигателя и передает его дальше: на фрезы, ходовую часть, косилку, помпу или генератор. Трапециевидные боковины заклиниваются в канавке шкива, поэтому усилие передается за счет трения о боковые грани, а не о дно ручья. Такая передача уверенно держит рывковую нагрузку, которая возникает, когда фреза упирается в плотный грунт, а косилка заходит в густую траву.

Конструкция и маркировка

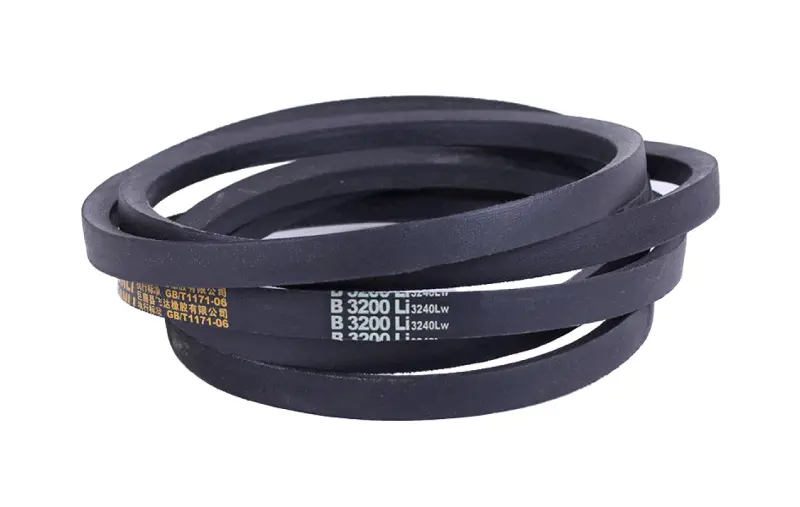

Тело ремня набрано из резиновых слоев с кордшнуром внутри: именно корд воспринимает растягивающее усилие и не дает ремню вытянуться за первые часы работы. Снаружи деталь обернута прорезиненной тканью, которая принимает на себя трение о стенки канавки. На боковой грани нанесена маркировка B 3200 Li 3240 Lw и обозначение стандарта GB/T 1171. Расшифровка простая: 3200 мм — длина по внутренней линии, 3240 мм — расчетная длина по нейтральному слою, буква B — профиль с шириной верхнего основания 17 мм и высотой 11 мм.

Преимущества

• Кордшнуровый каркас удерживает заданную длину, поэтому натяжитель не приходится подтягивать после каждого выезда в поле.
• Тканевая обертка принимает истирание на себя — боковые грани дольше сохраняют форму клина и плотную посадку в ручье шкива.
• Сечение 17х11 мм дает большую площадь сцепления со шкивом: привод тянет без пробуксовки на тяжелой почве и при трогании с прицепом.

Как подобрать замену

Снятая деталь — самый надежный образец для сравнения, но опираться стоит на четыре параметра.

• Профиль. У сечения B ширина верхнего основания 17 мм, высота 11 мм. Ремни профиля A (13 мм) и C (22 мм) в тот же ручей правильно не сядут: один провалится до дна канавки, другой встанет распором и будет греться.
• Длина. B-3200 — это 3200 мм по внутренней линии и 3240 мм по расчетной. В руководствах по технике длину указывают то в Li, то в Lp/Lw, поэтому сверяйте систему обозначений, иначе ошибка составит около 40 мм.
• Диаметр шкивов. Профиль B рассчитан на шкивы расчетным диаметром примерно от 125 мм. На меньших ремень работает с постоянным перегибом и расслаивается заметно раньше срока.
• Количество ручьев. На двух- и трехручьевых приводах ремни меняют комплектом: новый в паре со старым вытянутым забирает на себя большую часть нагрузки и быстро сдается.

Когда менять и как ставить

Поводы для замены очевидны при осмотре: поперечные трещины на боковинах, отслоившаяся обертка, лохматые кромки, заполированные до блеска грани, свист и запах жженой резины под нагрузкой. Отдельный признак — натяжитель выбран до упора, а привод все равно буксует под нагрузкой: ремень вытянулся. Ставят его при ослабленном натяжении: сдвиньте двигатель или отпустите натяжной ролик, заведите ремень в ручьи руками и только после этого верните натяжение. Затягивать ремень отверткой или монтажкой через край вращающегося шкива нельзя — так рвутся нити корда, и деталь выходит из строя без видимых снаружи причин. Перед установкой очистите канавки от земли и травяной трухи, а после — проверните привод вручную на пару оборотов и убедитесь, что ремень идет по центру ручья и не задевает защитный кожух.

Такой типоразмер удобно держать в запасе: клиновой ремень относится к расходным деталям, и обрыв обычно случается в разгар работ, когда техника нужна каждый день. Запасной B-3200 в мастерской возвращает мотоблок или мототрактор в строй за считанные минуты.
