Радіатор охолодження TY290 для мінітрактора Xingtai 180/220

Радіатор охолодження TY290 для мінітрактора Xingtai 180/220

Водяний радіатор у зборі для двоциліндрового дизеля TY290 потужністю 18 к.с., яким комплектують китайські мінітрактори Сінтай (Xingtai) 180 і 220. Він приймає нагріту рідину від помпи, проганяє її крізь серцевину та віддає тепло повітряному потоку від вентилятора, утримуючи мотор у нормальному температурному діапазоні під час оранки, фрезерування й тривалої роботи на малих обертах із повним навантаженням.

Конструкція

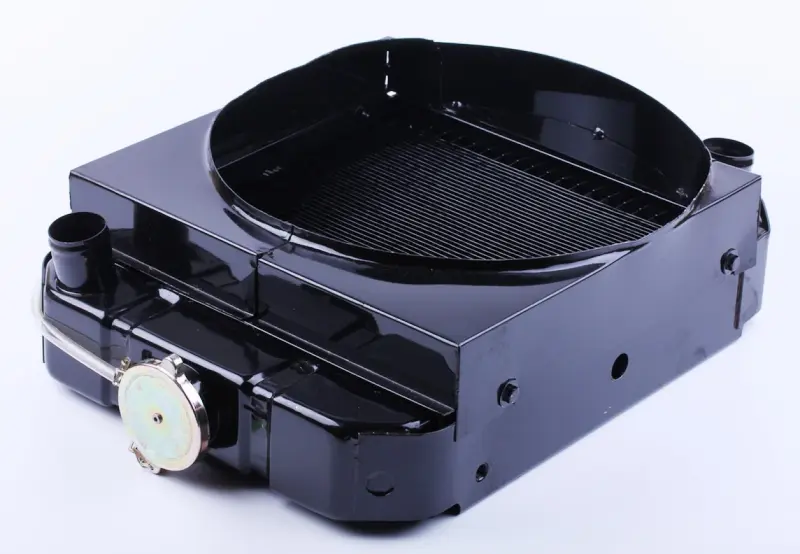

Позиція постачається зібраною: серцевина затиснута між верхнім і нижнім бачками, з боків установлені підсилені стійки, спереду закріплений круглий кожух-дифузор вентилятора. Кожух спрямовує весь потік повітря крізь соти, тому охолодження не просідає на холостих і на малій швидкості, коли набігаючого потоку практично немає. Заливна горловина закрита кришкою з клапаном, поряд виведений паровідвідний патрубок. Вхідний і вихідний патрубки рознесені по протилежних боках корпусу під штатну схему підключення TY290, а по периметру рамки виконані кріпильні отвори та шпильки під посадкові місця трактора. Корпус і кожух пофарбовані в чорний колір.

Переваги

• Кожух-дифузор у комплекті: повітря вентилятора йде строго крізь серцевину, а не повз неї, тому температура тримається стабільно навіть на важкій роботі з малою швидкістю руху.
• Готовий вузол із бачками, горловиною та кришкою: під час заміни не треба перепаювати бачки чи переставляти горловину зі старого радіатора, машина збирається за один підхід.
• Жорстка рамка з бічними стійками: конструкція спокійно переносить вібрацію рами та трясіння на нерівному полі, соти менше розходяться по пайці.

Коли час міняти радіатор

Заміну роблять, коли температура зростає вже через кілька хвилин навантаження, з-під кожуха тягне парою, рівень рідини постійно падає, а на сотах і стиках бачків видно патьоки та білий наліт. Пайка й глушіння окремих трубок дають лише тимчасовий результат: закупорені канали зменшують площу тепловіддачі, і дизель знову починає перегріватися, а перегрів на TY290 швидко призводить до прогорання прокладки головки та задирів.

Як підібрати та встановити

• Переконайтеся, що на техніці стоїть саме дизель TY290: під TY295 і TY2100 застосовують інші радіатори.
• Порівняйте зі знятим радіатором висоту й ширину рамки, а також міжцентрові відстані кріпильних отворів.
• Звірте бік, висоту та діаметр верхнього і нижнього патрубків, щоб штатні шланги лягли без натягу та зламів.
• Після наживлення кріплень перевірте зазор між кожухом-дифузором і крильчаткою вентилятора по всьому колу.
• Ставте нові гумові подушки та хомути: задубілі ущільнювачі найчастіше й дають течу по патрубках після ремонту.

Характеристики

• Призначення: охолодження дизельного двигуна TY290
• Сумісність: мінітрактори Xingtai (Сінтай) 180 і 220
• Каталожне позначення: TY290.13.001
• Виконання: радіатор у зборі з бачками, заливною горловиною, кришкою та кожухом вентилятора
• Орієнтовні габарити: близько 400 мм за висотою без горловини та шпильок, близько 340 мм за шириною

Після монтажу залийте охолоджувальну рідину, прогрійте двигун до відкриття термостата, виженіть повітря із системи й долийте до норми, потім ще раз пройдіть по патрубках і стиках бачків. Раз на сезон продувайте соти стисненим повітрям із боку вентилятора: забита пилом і трав яною потертю серцевина гріється навіть у повністю справному стані.
