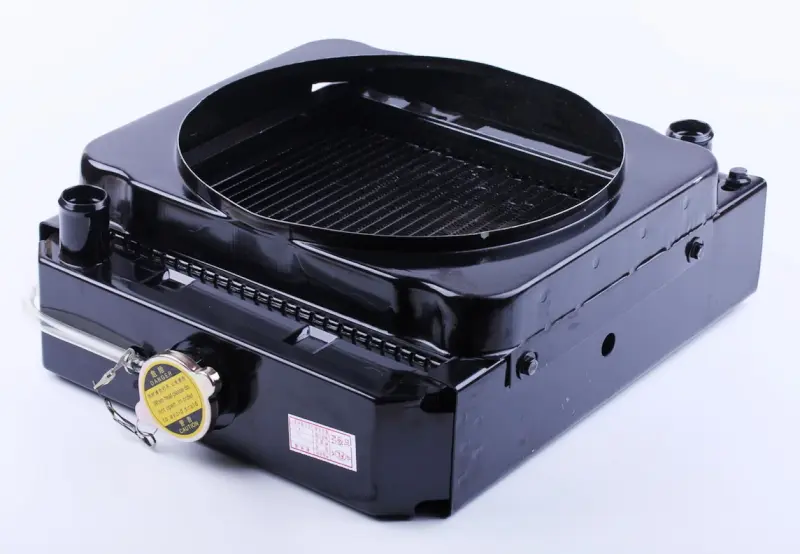

Радіатор охолодження TY2100 у зборі для мототрактора Xingtai 244

Радіатор TY2100 для мототрактора Xingtai 244

Готовий до встановлення теплообмінник у зборі для двоциліндрового дизеля TY2100 потужністю близько 24 к.с., який ставлять на мототрактори Сінтай 220, 224 і 244. Тримає температуру двигуна в робочому діапазоні на оранці, культивації, роботі з фрезою та тривалих переїздах із причепом — тобто там, де мотор годинами тягне на низьких обертах і зустрічного обдуву майже немає.

Конструкція

Серцевина зібрана з вертикальних охолоджувальних трубок зі щільним оребренням і запаяна між верхнім та нижнім бачками, тож рідина розходиться по всій площі теплообмінника, а не йде коротким шляхом по краю. Бачки й бічні стійки об'єднані в жорстку рамку з кріпильними кронштейнами — конструкція розрахована на вібрацію рами та трясіння на нерівному полі. Зовнішні поверхні вкриті чорною емаллю, яка захищає метал від вологи, дорожньої хімії та бризок.

Зверху встановлена пароповітряна пробка на фіксувальному ланцюжку: вона підтримує надлишковий тиск у контурі, піднімає температуру закипання рідини й залишається на місці, поки ви перевіряєте рівень. З боку двигуна закріплене кільце дифузора під вентилятор — повітря йде крізь усю серцевину, а не повз неї, тому на холостих і малих швидкостях обдув лишається дієвим. Верхній і нижній патрубки виведені під штатні шланги, знизу є відвід для зливання охолоджувальної рідини.

Переваги

• Кільце дифузора спрямовує весь потік вентилятора крізь серцевину — двигун не перегрівається на малому ходу та під час роботи на місці.
• Пароповітряна пробка на ланцюжку тримає тиск у системі й не губиться під час щоденної перевірки рівня рідини.
• Жорстка рамка з кронштейнами та запаяні бачки переносять вібрацію рами, тому пайка трубок не розходиться від трясіння.
• Зливний відвід унизу дає повністю прибрати рідину перед консервацією техніки або заміною антифризу.

Характеристики

• Тип: радіатор охолодження у зборі
• Двигун: дизель TY2100, 2 циліндри, рідинне охолодження
• Техніка: мототрактори Xingtai (Сінтай) 220, 224, 244
• Висота: 430/485 мм
• Товщина: близько 150 мм
• Міжцентрова відстань кріпильних шпильок: 185 мм
• Посадковий діаметр під вентилятор: 315 мм
• Діаметр патрубків: 40 мм
• Комплектність: із пробкою та кільцем дифузора

Коли потрібна заміна

Міняти теплообмінник варто, коли з'явився витік по пайці бачків або трубок, стрілка температури повзе вгору за звичайного навантаження, серцевина забита зсередини відкладеннями після тривалої роботи на воді, ребра зім'яті чи пробиті каменем, а також після фронтального удару, що склав передню частину. Промивання та пайка рятують один-два рази; якщо трубки течуть одразу в кількох місцях або стільники втратили форму, розумніше поставити новий вузол, ніж щозміни доливати рідину й стежити за датчиком.

Підбір і встановлення

Перед купівлею зніміть старий радіатор і порівняйте три розміри: відстань між шпильками кріплення, посадковий діаметр під вентилятор та діаметр патрубків під верхній і нижній шланги. Окремо перевірте загальну висоту разом із кронштейнами — у різних серій мототракторів передня рамка відрізняється. Під час монтажу ставте нові гумові подушки під лапи, не перетягуйте кріплення, щоб не деформувати бачки, і міняйте задубілі шланги разом із хомутами. Після заливання прогрійте двигун до відкриття термостата, стравіть повітря, долийте рідину до норми та перевірте пайку і стики на сухість.

Заливати краще антифриз з інгібіторами корозії: жорстка вода швидко залишає накип у трубках, і навіть новий теплообмінник із часом втрачає тепловіддачу. Під час сезонного обслуговування продувайте серцевину стисненим повітрям з боку двигуна назовні, прибираючи пил, сіно та насіння — забиті ребра гріють мотор не гірше за внутрішні відкладення.
