Пружина клапана зовнішня DL190-12 Xingtai 120

Пружина клапана зовнішня DL190-12 (Xingtai 120)

Зовнішня клапанна пружина для одноциліндрового чотиритактного дизеля DL190-12 потужністю 12 к.с. з водяним охолодженням — такий мотор ставлять на мінітрактори Xingtai 120 (XT-120, Т12) і споріднену техніку цієї серії. Деталь працює у газорозподільному механізмі головки циліндра: повертає клапан на сідло після натискання коромисла й тримає його закритим на тактах стиснення та розширення.

Саме пружність клапанних пружин визначає, наскільки щільно закриваються впускний і випускний клапани. Просіла пружина не встигає вчасно повернути клапан, тому падає компресія, дизель важко заводиться на холодну, втрачає тягу під навантаженням і починає стукати клапанами. Заміна пружин під час перебирання головки — недорогий спосіб повернути мотору початкові показники стиснення.

Будова

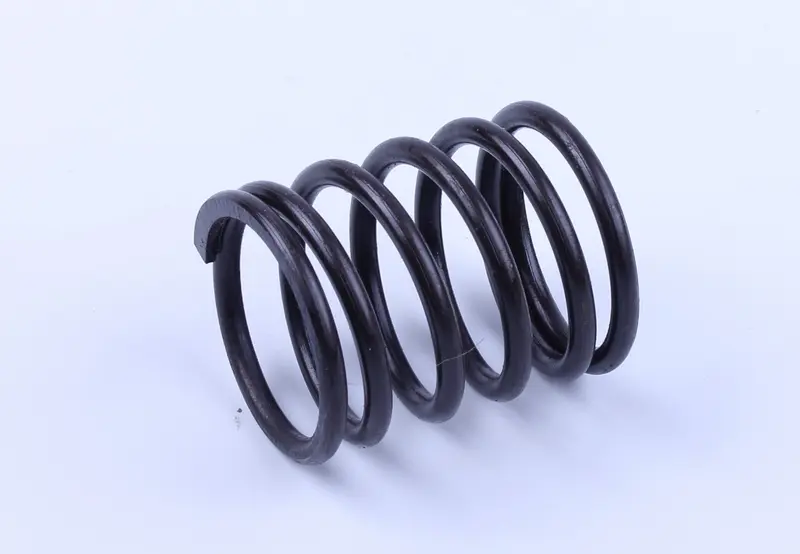

Циліндрична гвинтова пружина стиснення навита з дроту круглого перерізу з рівномірним кроком витків. Крайні витки підтиснуті та зішліфовані в площину, тож пружина рівно лягає на майданчик головки й на тарілку без перекосу. Витки мають темне захисне покриття, яке стримує поверхневу корозію під час зберігання та в масляному середовищі під кришкою клапанів.

У клапанному механізмі DL190-12 працює пара пружин: зовнішня більшого діаметра і внутрішня, встановлена всередині неї. Така схема дає потрібне сумарне зусилля притискання за невеликої висоти пакета й гасить власні коливання витків на підвищених обертах, зменшуючи ризик нещільного прилягання клапана до сідла.

Переваги

• Підтиснуті та зішліфовані опорні витки сідають на майданчик головки й на тарілку без перекосу — зусилля йде строго по осі клапана, а стрижень і напрямна втулка зношуються рівномірно.
• Робота в парі з внутрішньою пружиною гасить резонанс витків на високих обертах і утримує клапан на сідлі без «зависання».
• Темне захисне покриття витків стримує появу нальоту корозії під час тривалого зберігання запчастини та в масляному середовищі головки.

Характеристики

• Тип: циліндрична гвинтова пружина стиснення
• Призначення: зовнішня пружина клапана
• Двигун: DL190-12 (лінійка DL190-12 / DL190-15)
• Техніка: мінітрактори Xingtai 120 (XT-120, Т12)
• Довжина: 47 мм
• Діаметр: 35 мм

Перед покупкою зніміть стару пружину й порівняйте її з новою за вільною довжиною, зовнішнім діаметром, товщиною дроту та кількістю витків: зовнішня і внутрішня пружини цього мотора різні за розмірами й не взаємозамінні. У головці стоять дві пари клапанних пружин — на впускному та випускному клапані, тому під час перебирання їх міняють комплектом. Різна осадка старої та нової пружини дає неоднакове зусилля притискання й нерівномірну роботу клапанів.

Для встановлення знадобиться розсухарювач: пружина знімається разом із тарілкою та сухарями. Заразом огляньте напрямні втулки, сухарі й маслознімні ковпачки, перевірте фаски клапанів і сідла, а після складання відрегулюйте теплові зазори регулювальними гвинтами коромисел — лише тоді нова пружина відпрацює свій ресурс повністю.
