Прокладка корпусу термостата двигуна 4L22BT

Прокладка корпусу термостата двигуна 4L22BT

Пласке ущільнення для з'єднання корпусу термостата з посадочною площиною дизельного двигуна 4L22BT. Через цей стик проходить охолоджувальна рідина, тому саме від стану прокладки залежить, чи залишиться з'єднання сухим і чи втримає система охолодження робочий тиск.

Для якої техніки

4L22BT — чотирициліндровий чотиритактний дизель із прямим упорскуванням палива та рідинним охолодженням через радіатор, робочим об'ємом близько 2,3 літра й потужністю приблизно 35–40 к.с. Такі мотори ставлять на мототрактори та мінітрактори Bulat 354 і 354.4, Foton 354, а також продають окремим силовим агрегатом для переобладнання техніки. Прокладка знадобиться власникам цих машин під час будь-якого обслуговування системи охолодження — від планової профілактики до усунення течі.

Конструкція деталі

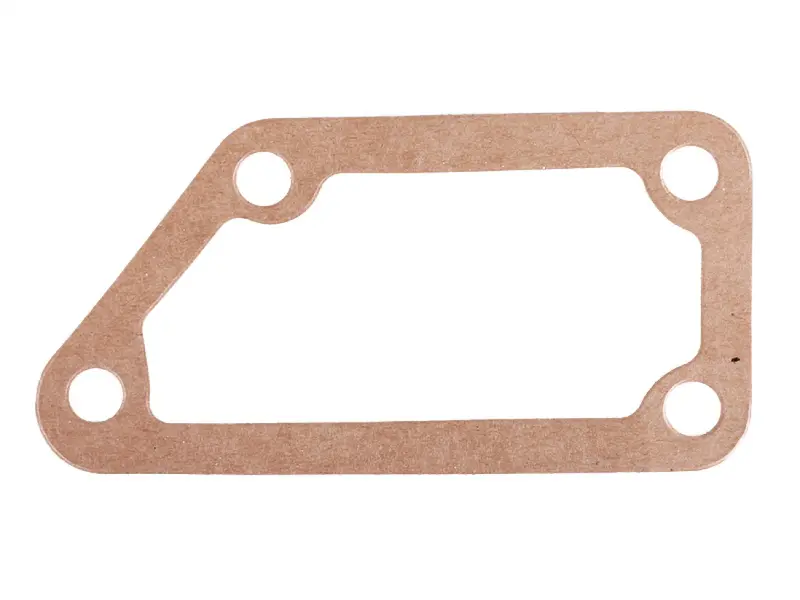

Деталь вирубано з листового волокнистого прокладкового матеріалу за контуром привалочної площини корпусу: широкий центральний проріз під потік охолоджувальної рідини, чотири кріпильні отвори по кутах і скошена ділянка контуру, що повторює геометрію лиття. Під час затягування болтів матеріал обтискається та заповнює дрібні нерівності металу, тож з'єднання тримає без підмотки й саморобних замінників, вирізаних із підручного картону.

Чому стик має бути герметичним

Корпус термостата з'єднує головку блока з патрубком радіатора й утримує сам термостат у потоці рідини. Поки з'єднання щільне, антифриз рухається замкненим контуром: на холодному моторі — малим колом для швидкого прогріву, після відкриття термостата — через радіатор. Навіть незначна теча в цьому місці зменшує рівень рідини та тиск у системі, температура кипіння падає, і двигун починає перегріватися під навантаженням — особливо на оранці та інших тривалих роботах на малій швидкості, коли обдуву радіатора бракує.

Коли міняти

• патьоки антифризу по периметру корпусу термостата та білий наліт на кріпильних болтах;
• рівень охолоджувальної рідини падає, а радіатор, помпа й патрубки залишаються сухими;
• розбирання корпусу для перевірки або заміни самого термостата — зняту прокладку повторно не ставлять;
• матеріал розшарувався, порвався по кріпильному отвору або пригорів до металу й знявся шматками;
• ремонт головки блока та демонтаж навісного обладнання системи охолодження.

Підбір і встановлення

Зніміть стару прокладку й порівняйте її з новою за трьома ознаками: міжцентровою відстанню кріпильних отворів, формою та розміром центрального прорізу, загальним контуром зі скошеним боком. Збіг за всіма трьома означає, що деталь стане на штатні болти без підрізання. Перед складанням зачистіть обидві площини від залишків старого матеріалу, не задираючи метал, і перевірте корпус на жолоблення — пошкоджена площина дасть течу навіть із новою прокладкою. Болти затягуйте рівномірно навхрест, без перетягування: надмірне зусилля продавлює матеріал і деформує тонкі припливи корпусу.

Після встановлення залийте охолоджувальну рідину, прогрійте двигун до відкриття термостата й огляньте стик на холостих обертах. Таку прокладку варто тримати в запасі разом із термостатом і патрубками: деталь недорога, а її знос обертається втратою антифризу та перегрівом мотора просто посеред робочого дня.
