Прокладка радіатора для мотоблока з дизельним двигуном 190N

Прокладка радіатора для мотоблока з дизельним двигуном 190N

Ущільнення стику між радіатором і водяною сорочкою дизельного мотора 190N потужністю 10 к.с. — того самого силового агрегата, який ставлять на мотоблоки Кентавр, Зубр, Форте та однотипну техніку з водяним охолодженням. Поки прокладка ціла, охолоджувальна рідина циркулює контуром «двигун — радіатор» без втрат, і мотор тримає стабільну температуру на тривалій оранці, культивації чи транспортних роботах.

Конструкція та посадка

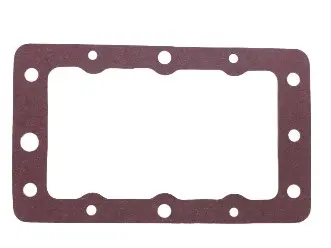

Деталь має форму прямокутника з широким центральним вікном під протік рідини та рядом отворів по всьому периметру — вони збігаються з кріпильними шпильками радіатора, тому прокладка стає на місце без підрізання й підгонки. Прокладковий матеріал стискається під час затягування та заповнює дрібні нерівності привалочних площин: подряпини, сліди старого ущільнення й легке вироблення, які неминуче з'являються після кількох сезонів роботи.

Коли потрібна заміна

• на стику радіатора з двигуном проступають патьоки охолоджувальної рідини, помітні насамперед на прогрітому моторі;
• рівень рідини в системі падає, хоча шланги, хомути та сам радіатор сухі;
• двигун почав перегріватися й закипати — нещільний стик підсмоктує повітря і порушує циркуляцію;
• радіатор знімали для ремонту, промивання контуру чи перебирання двигуна: спресована стара прокладка стик уже не ущільнить.

Як підібрати

Головний орієнтир — серія двигуна: контур прокладки, ширина вікна та крок отворів розраховані під 190N і споріднені мотори цієї лінійки. Зніміть стару деталь і прикладіть її до нової — форма, кількість отворів та їхнє розташування мають збігтися один в один. Якщо мотоблок збирали з різних вузлів або радіатор уже міняли, звіряйтеся саме з фланцем встановленого радіатора: він задає підсумкову геометрію стику. Заразом огляньте кришку радіатора та патрубки — їх зазвичай міняють у той самий захід.

Встановлення

• Злийте охолоджувальну рідину та зніміть радіатор.
• Зачистіть обидві привалочні площини від залишків старого ущільнення й нальоту, не задираючи метал.
• Покладіть нову прокладку насухо або з тонким шаром термостійкого герметика, якщо раніше вузол збирали саме так.
• Наживіть увесь кріпіж, а потім затягуйте рівномірно, навхрест, без перекосу та надмірного зусилля.
• Залийте рідину, прогрійте двигун і перевірте стик на відсутність патьоків.

Таку прокладку варто тримати в запасі разом із витратними деталями системи охолодження: заміна забирає лічені хвилини, а перегрів дизеля через втрату рідини обертається незрівнянно дорожчим ремонтом — від пошкодження головки циліндра до задирів у поршневій групі.
