Кришка заднього гальмівного барабана з колодками Zongshen/Lifan 125–150 під литий диск

Кришка заднього гальмівного барабана з колодками Zongshen/Lifan 125–150

Кришка призначена для заднього барабанного гальма китайських мотоциклів Zongshen і Lifan із двигунами класу 125–150 см³ та литим колісним диском. Вона закриває відкритий бік гальмівного барабана, слугує основою для колодок і деталей їхнього приводу, а також забезпечує правильне розташування компонентів відносно внутрішньої поверхні барабана. Виконання з уже встановленими гальмівними колодками зручне під час ремонту, коли потрібно замінити не одну зношену деталь, а зібрану панель заднього гальма.

Призначення та будова

Під час натискання на педаль заднього гальма тяга повертає зовнішній важіль кришки. Пов’язаний із ним розтискний механізм розводить колодки всередині барабана, після чого їхні фрикційні поверхні притискаються до його робочої доріжки. Коли педаль відпускають, зусилля зникає, а колодки відходять від барабана. Тому стан посадкових місць, осі розтискного механізму, важеля та самих колодок безпосередньо впливає на вільний хід приводу й рівномірність роботи заднього гальма.

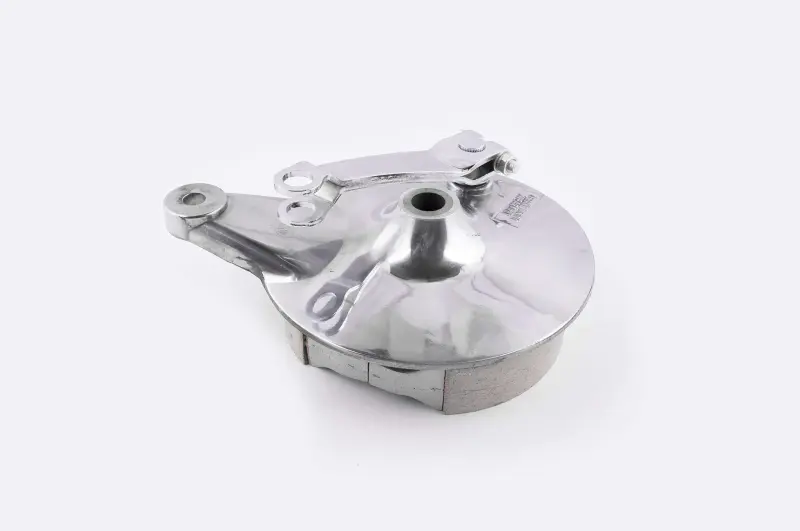

Конструкція має круглу основу, центральний отвір під вісь колеса, зовнішній приводний важіль та упорний виступ для фіксації панелі. Упор не дає кришці провертатися разом із колесом під час гальмування. Така конфігурація розрахована саме на заднє колесо з барабанним механізмом. Версія під литий диск відрізняється від варіантів для спицьованого колеса, тому ці виконання не можна підбирати лише за об’ємом двигуна або назвою марки мотоцикла.

Що перевірити під час підбору

• Тип колеса. Деталь призначена для литого диска; варіант під спицьоване колесо може мати іншу форму та розташування посадкових точок.
• Модель мотоцикла. Підтверджено застосування для Lifan LF125, Lifan LF150, Zongshen ZS125 і Zongshen ZS150. У межах однієї серії трапляються різні виконання коліс і гальм.
• Розмір панелі та барабана. Порівняйте зовнішній діаметр кришки й діаметр колодок зі знятою деталлю. Кришка має входити в барабан без перекосу та надмірного зазору.
• Посадку на вісь. Перевірте діаметр і положення центрального отвору, а також взаємне розташування розпірних деталей заднього колеса.
• Упор і привод. Зіставте форму кріпильного вуха, напрямок зовнішнього важеля, його початкове положення та спосіб з’єднання з гальмівною тягою.
• Геометрію колодок. Мають значення їхня ширина, зовнішній діаметр, положення опорних кінців і контакт із розтискним механізмом.

Коли потрібна заміна

Перевірка кришки потрібна за наявності помітного люфту важеля, підклинювання приводу, нерівномірного прилягання колодок, деформації основи або пошкодження отвору під вісь і упорного кріплення. Причиною для розбирання також можуть бути сторонній шум із боку барабана, збільшений хід педалі чи неможливість правильно відрегулювати заднє гальмо. Перед заміною варто окремо оглянути внутрішню доріжку барабана, тягу, регулювальну гайку, вісь колеса та розпірні деталі: встановлення нової панелі не усуває дефектів суміжних компонентів.

Рекомендації зі встановлення

Монтаж виконують на очищені та справні посадкові поверхні. Кришка має розташовуватися в барабані рівно, центральний отвір — вільно суміщатися з віссю, а упор — займати штатне положення без примусового зміщення. Після з’єднання важеля з тягою регулюють вільний хід педалі та перевіряють, чи повністю відпускаються колодки. Колесо після складання повинно обертатися без постійного пригальмовування та бокового перекосу.

Перед поїздкою гальмо перевіряють спочатку на нерухомому мотоциклі, а потім на невеликій швидкості в безпечному місці. Остаточне рішення щодо застосовності приймають за конструкцією старої кришки та заднього колеса: збіг марки й робочого об’єму двигуна сам по собі не підтверджує відповідність усіх посадкових параметрів.
