Коромисло клапана KM130/138 для Xingtai 24B, Shifeng 244, Taishan 24 AMG

Коромисло клапана KM130/138 для Xingtai 24B, Shifeng 244, Taishan 24 AMG передає зусилля в механізмі приводу клапанів двигуна. Деталь повертається на осі та натискає на клапан, відкриваючи його. Від стану посадкового отвору й контактної поверхні залежать точність передавання руху та сталість клапанного зазору.

Будова коромисла

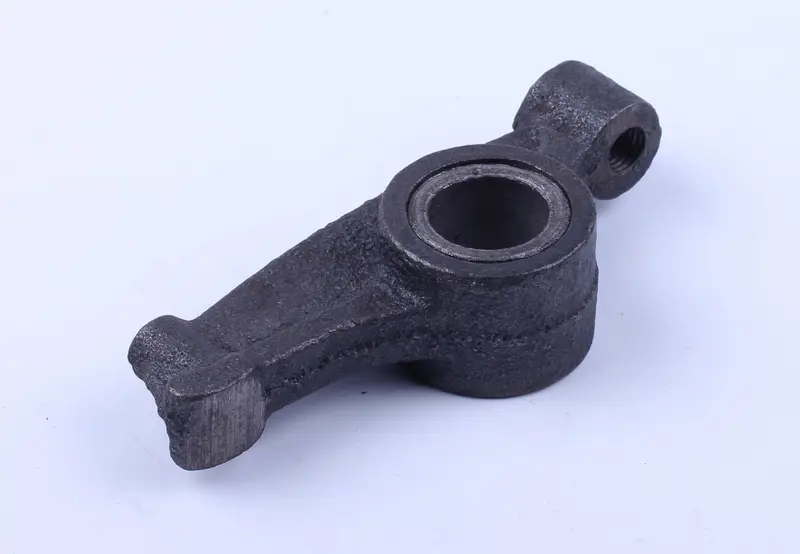

Центральна частина має наскрізний отвір із виразним внутрішнім кільцем. Від неї відходять видовжене плече з контактною площадкою та коротке плече з різьбовим отвором. Для правильної роботи потрібне точне взаємне розташування цих частин: площадка має відповідно прилягати до торця клапана, а регулювальна частина — підходити до встановленого приводу.

Коромисло постійно здійснює коливальні рухи й зазнає повторюваного навантаження. Коли посадка на осі зношується, з’являється люфт. Виробіток на площадці порушує контакт із клапаном і ускладнює точне регулювання зазору. Якщо причина в пошкодженні коромисла, самого налаштування недостатньо: потрібно перевірити деталь і поверхні, з якими вона працює.

Ознаки зношення

Оглянути коромисло варто, якщо клапанний механізм стукає, відрегульований зазор знову змінюється або деталь помітно хитається поперек осі. Ці прояви можуть мати різні причини, тому рішення про заміну приймають після перевірки. На знятому коромислі шукають задири всередині посадкового отвору, глибокий виробіток контактної площадки, тріщини та пошкоджену різьбу. Тріщини й деформація є підставою для заміни, а допустимість зношення визначають за вимогами двигуна.

Як підібрати деталь

• Звірте позначення двигуна та будову його клапанного механізму.
• Порівняйте діаметр і ширину посадки на вісь, форму центральної частини та розташування плечей.
• Перевірте відстань від осі до контактної площадки, її профіль і положення відносно клапана.
• Зіставте різьбу короткого плеча з регулювальною деталлю, яку використовує привід.
• Перевірте розміщення каналів подавання оливи, якщо вони є в конструкції знятого коромисла.

Орієнтиром служать знята деталь і її посадкове місце. Однакового загального обрису замало: відмінність у геометрії плечей може змістити контакт до краю торця клапана. Невідповідна посадка спричиняє заклинювання або надмірний люфт. Якщо старий отвір сильно зношений, його вимірювання потрібно доповнити перевіркою осі та вимог до посадки.

Що врахувати під час заміни

Роботу виконують на охололому, зупиненому двигуні, унеможлививши випадковий запуск. Під час розбирання зберігають порядок деталей на осі. Разом із коромислом оглядають вісь, регулювальну деталь та її фіксацію, а також торець клапана. Пошкоджені сполучені деталі замінюють за результатами огляду. Місця подавання оливи очищають від відкладень: нестача мастила може швидко пошкодити нові поверхні тертя.

Перед складанням поверхні тертя змащують відповідно до інструкції двигуна. Коромисло встановлюють у належному положенні та перевіряють, чи вільно воно рухається. Кріплення затягують із визначеним виробником зусиллям, після чого регулюють клапанний зазор за настановою для конкретного двигуна. Механізм прокручують вручну й повторно контролюють зазор та відсутність заїдань. Помилка в підборі або регулюванні може спричинити стукіт, прискорене зношення та неповне закривання клапана.
