Коромисло випускного клапана DLH1100 AMG

Коромисло випускного клапана DLH1100 AMG передає зусилля від приводу газорозподілу до випускного клапана. Повертаючись на осі, важіль натискає на клапан і відкриває шлях відпрацьованим газам. Стан посадки та контактних поверхонь впливає на точність цього руху. Коли вони зношені, у механізмі з’являється зайвий люфт, а правильно відрегульований клапанний зазор може не зберігатися.

Будова та ознаки зношення

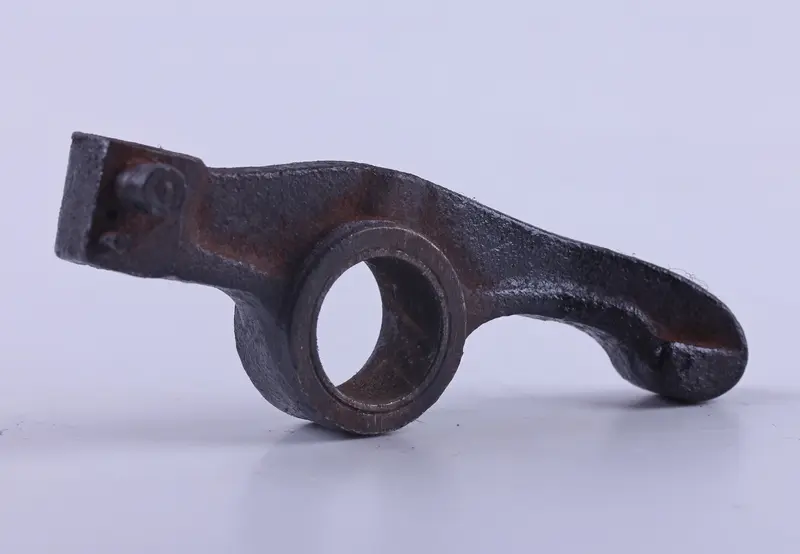

Коромисло має два плеча різної форми й центральний отвір для встановлення на вісь. Вигин важеля та розташування його контактних ділянок визначають, як зусилля передається на торець клапана. Тому під час заміни перевіряють усю геометрію, а не лише отвір. Після складання коромисло має стояти без перекосу, вільно рухатися на осі та не торкатися сусідніх деталей боковими поверхнями.

Перевірити коромисло варто, якщо клапанний механізм стукає, на осі відчувається люфт або зазор повторно змінюється після регулювання. На знятій деталі шукають тріщини, відколи, задири, глибокі сліди спрацювання та нерівномірний контакт із клапаном. Такі пошкодження можуть бути підставою для заміни. Водночас сам стукіт ще не визначає винну деталь: причиною буває зношена вісь або неправильно виставлений зазор.

Як перевірити відповідність

Зіставте зі старим коромислом діаметр і ширину отвору, відстань від центра осі до контактних ділянок, вигини плечей та їхнє зміщення відносно опори. Перевірте виконання місця регулювання зазору й положення площадки, яка натискає на клапан. Навіть за близьких зовнішніх обрисів відмінність цих параметрів може змістити контакт до краю торця клапана або завадити правильному складанню механізму.

Це коромисло призначене для випускного клапана. Взаємозамінність із коромислом впуску потрібно перевіряти за конструкцією двигуна, не покладаючись на схожість деталей. Старий важіль доцільно залишити до завершення ремонту: він допоможе звірити ширину опори та розміщення шайб і дистанційних деталей, якщо вони є в механізмі. Помилка в їхньому порядку може обмежити рух коромисла або створити надмірне бокове зміщення.

Заміна та контроль роботи

Працюють на зупиненому двигуні, що охолонув. Відкривши доступ до клапанного механізму, встановлюють привід у передбачене настановою двигуна положення із закритим клапаном і розвантаженим коромислом. До зняття запам’ятовують порядок деталей на осі. Посадку й контактні поверхні очищають, перевіряють вісь на спрацювання та задири. Поруч оглядають торець клапана й деталі приводу, що контактують із важелем. Якщо вісь зношена, сама заміна коромисла не прибере люфт.

Під час складання змащують поверхні тертя, правильно орієнтують важіль і перевіряють, чи рухається він без заїдання. Клапанний зазор та затягування кріплень задають за вимогами двигуна. Механізм прокручують вручну, після чого ще раз перевіряють зазор і місце контакту з клапаном. Замалий зазор може перешкоджати повному закриттю клапана, завеликий — спричиняти ударні навантаження. Невідповідна геометрія або перекіс коромисла прискорюють зношення контактних поверхонь і порушують роботу газорозподілу.
