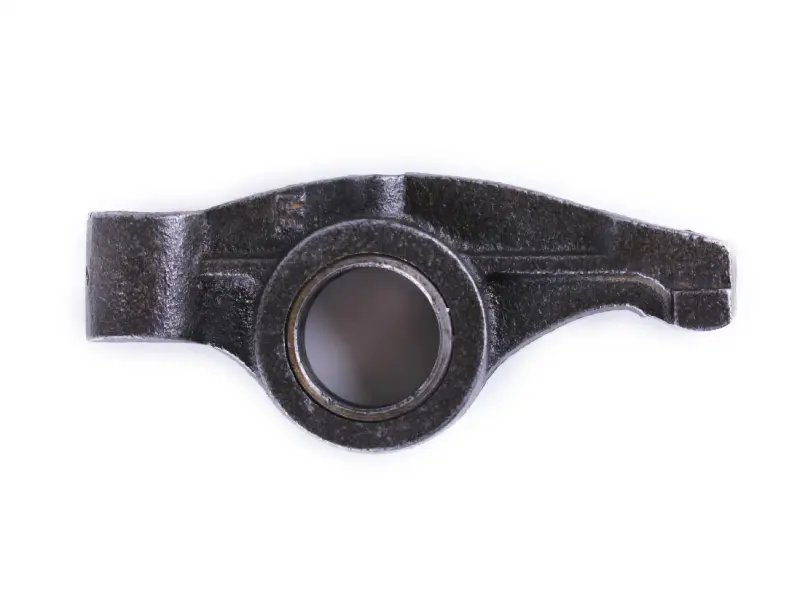

Коромисло впускного клапана в зборі TY290 AMG

Для чого потрібне коромисло

Коромисло впускного клапана в зборі TY290 AMG передає зусилля привода на впускний клапан і забезпечує його відкривання. У клапанному механізмі двигуна воно повертається на осі, натискає на клапан, а під час зворотного руху привода звільняє його. Від стану коромисла залежать точність передавання руху та збереження відрегульованого зазору. Деталь замінюють, коли опорна або контактна поверхня зношена, на корпусі є тріщини чи інші пошкодження.

Будова та перевірка стану

Коромисло має два плеча різної форми та центральний отвір для встановлення на вісь. На знятій деталі перевіряють внутрішню поверхню отвору, бічні площини й ділянки передавання зусилля. Задири, сколи, сліди вироблення та зміна профілю контактної площадки допомагають визначити причину несправності. Через зношення отвору коромисло може хитатися на осі, а нерівна контактна поверхня ускладнює точне регулювання клапанного зазору.

Стук під клапанною кришкою або зазор, який невдовзі після регулювання знову змінюється, є приводом оглянути механізм. За одним лише звуком рішення про заміну не приймають: причиною можуть бути зношена вісь або послаблені деталі регулювання. Коромисло також перевіряють після заклинювання та за наявності слідів роботи без належного змащування. Якщо залишити пошкоджену вісь, нове коромисло матиме люфт і швидше зношуватиметься.

Як підібрати деталь

Звірте позначення TY290 та призначення для впускного клапана. Далі порівняйте зі знятим коромислом форму плечей, їхнє взаємне розташування, посадковий отвір, ширину центральної частини й положення контактних ділянок. Посадкові розміри потрібно виміряти: подібний контур ще не означає однакової геометрії. Невідповідне коромисло може натискати на клапан зі зміщенням, заважати вільному руху або не давати правильно встановити зазор. Взаємозамінність впускного та випускного коромисел перевіряють за документацією двигуна.

Окремо зіставте спосіб регулювання та фіксації на осі. Назву «в зборі» враховуйте разом із фактичним складом отриманої деталі: до розбирання з’ясуйте, які справні частини потрібно переставити, а які слід замінити окремо. Разом із коромислом огляньте вісь, регулювальний гвинт із контргайкою, якщо вони передбачені конструкцією, та торець стрижня клапана. Однобічне спрацювання або сліди перекосу вказують на проблему контакту, яку потрібно усунути під час ремонту.

На що зважати під час встановлення

Заміну проводять на охололому двигуні. Під час розбирання зберігають порядок шайб, проставок та інших деталей фіксації, якщо вони є, і запам’ятовують положення коромисла. Вісь та поверхні спряження очищають, оглядають і змащують відповідно до настанови двигуна. Після встановлення коромисло має повертатися вільно, без заїдання. Надмірний люфт потребує перевірки посадки та стану осі; довільним затягуванням кріплень його не виправляють.

Клапанний зазор і затягування кріплень встановлюють за вимогами виробника двигуна. Після складання двигун вручну прокручують передбаченим для нього способом, перевіряють хід коромисла та знову вимірюють зазор у потрібному положенні механізму. Замалий зазор може перешкоджати повному закриванню клапана, завеликий — спричиняти удари й прискорене зношення контактних поверхонь. Завершальна перевірка повинна підтвердити вільний рух і правильне прилягання деталей.
