Коромисло впускного клапана DLH1100 AMG

Коромисло впускного клапана DLH1100 AMG передає зусилля від приводу газорозподільного механізму до впускного клапана. Під час повороту на осі воно натискає на клапан і відкриває його, а після зняття зусилля пружина повертає клапан у закрите положення. Від стану коромисла залежать точність передавання руху та можливість належно відрегулювати клапанний зазор.

Будова та ознаки зношення

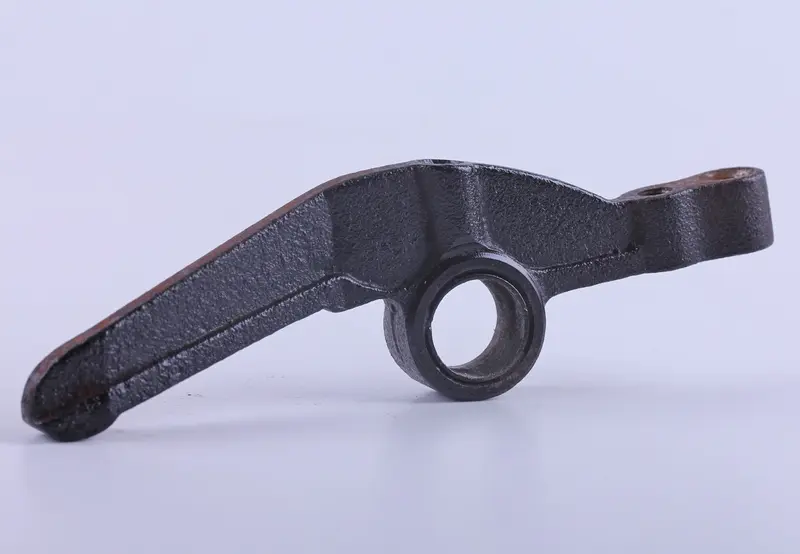

Коромисло має два плеча різної форми й центральний отвір для встановлення на вісь. Одне плече видовжене, друге коротше, з отвором на кінці. Значення має вся геометрія деталі: контактна поверхня повинна потрапляти на відведене їй місце, а плечі — рухатися без зачіпання сусідніх деталей. Тому під час добору перевіряють не лише посадку на вісь.

Причинами заміни є тріщини, викривлення, значне спрацювання контактних поверхонь або розбитий посадковий отвір. Оглянути коромисло варто, якщо з-під клапанної кришки чути стукіт, з'явився надмірний люфт або відрегульований зазор знову змінюється. Сам звук не доводить несправність коромисла: схожі симптоми можуть виникати через зношення осі чи послаблення регулювальних деталей. Перевірка суміжних поверхонь допомагає знайти причину, а не лише прибрати її прояв.

Як перевірити відповідність

Зіставте нову деталь зі знятою: форму та розташування плечей, діаметр центрального отвору, ширину посадки на осі й положення отвору на кінці. Окремо перевірте відстань від осі до контактної частини та її зміщення відносно клапана. Навіть за схожого контуру різниця цих параметрів може змінити місце прикладання зусилля або завадити вільному руху.

Добирайте коромисло саме для впускного клапана. Взаємозамінність із деталлю випускного клапана потрібно підтверджувати для конкретного двигуна. Якщо під час ремонту переносять старі регулювальні чи кріпильні деталі, перевіряють відповідність їхніх посадок і стан різьби. Спроба силоміць посадити коромисло на вісь або змінити форму плеча не виправляє помилку добору й може порушити роботу клапанного механізму.

Що врахувати під час заміни

Працюють на зупиненому холодному двигуні, унеможлививши випадковий запуск. Знявши клапанну кришку, механізм встановлюють у положення, яке передбачає настанова двигуна для розбирання та регулювання. До демонтажу осі запам'ятовують порядок розташування коромисел, шайб і фіксаторів, якщо вони є в конструкції. Під час складання цей порядок відновлюють.

Разом із коромислом оглядають вісь, її опори, торець стрижня клапана та регулювальні деталі. На зношеній осі нове коромисло може залишитися з люфтом, а пошкоджена поверхня контакту спричинятиме подальше спрацювання. Прибирають забруднення, перевіряють прохідність передбачених каналів подавання оливи та змащують поверхні тертя відповідно до вимог двигуна. Зношені суміжні деталі замінюють за результатами огляду; якщо прокладка клапанної кришки втратила здатність ущільнювати, потрібна її заміна.

Після складання кріплення затягують із визначеним для двигуна моментом і регулюють клапанний зазор за його настановою. Механізм прокручують вручну передбаченим способом, перевіряючи відсутність заїдання та правильний контакт із клапаном. Помилка в геометрії коромисла або зазорі може спричинити ударні навантаження, прискорене зношення чи неповне закриття клапана. Помітний люфт або тугий хід усувають до запуску двигуна.
