Колектор впускний 4L22BT AMG

Впускний колектор 4L22BT AMG підводить повітря до впускних каналів двигуна. Через нього загальний повітряний тракт сполучається з окремими каналами головки блока. Для правильної роботи потрібні герметичні стики та точне суміщення кріплень. Тріщина в корпусі або щілина під фланцем може відкрити повітрю шлях в обхід передбаченої системи очищення.

Будова та ознаки пошкодження

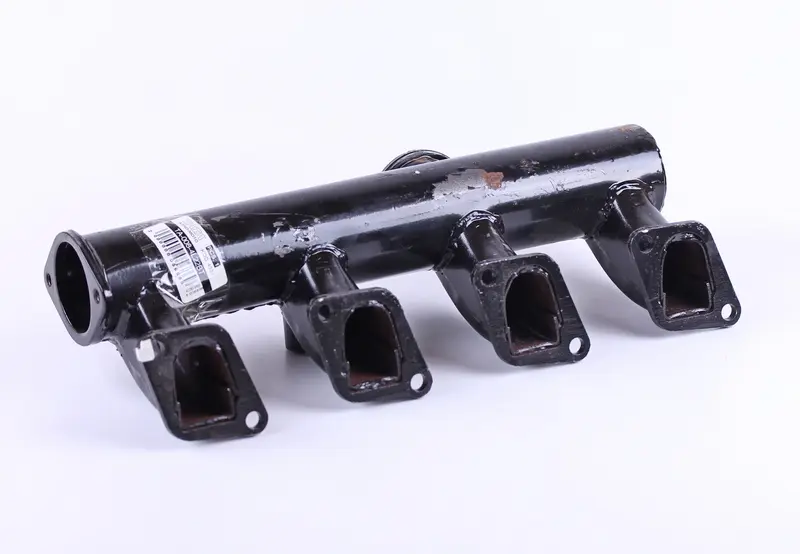

Від видовженого спільного корпусу відходять чотири бічні відгалуження з прямокутними отворами. Кожне закінчується фланцем з отворами під кріплення. На торці розташований круглий приєднувальний отвір з окремим фланцем. Під час підбору враховуйте взаємне розташування цих частин, нахил відгалужень і простір для встановлення кріпежу: однакової кількості виходів недостатньо для правильної посадки.

Колектор замінюють через тріщини, зламані кріпильні вушка, викривлення прилеглих поверхонь або корозію, що порушила цілісність корпусу. Пилові сліди біля стиків, незвичний шум впуску та погіршення роботи двигуна дають привід перевірити герметичність. Проте такі ознаки можуть бути пов’язані й з ущільненнями або послабленим кріпленням. Огляньте корпус і з’єднання, перш ніж вирішувати, чи потрібен новий колектор: пошкоджену прокладку можна замінити окремо.

Як перевірити відповідність

Звірте позначення двигуна та порівняйте колектор зі знятою деталлю. Перевірте форму й розташування чотирьох каналів, відстані між отворами кріплення, контури фланців і напрямок торцевого підключення. Корпус має розміщуватися без контакту із сусідніми деталями, а наявний повітряний тракт — приєднуватися без перекосу та натягу.

Прикладання відповідної прокладки допомагає перевірити суміщення отворів, але варто порівняти й самі деталі. Ущільнення повинне охоплювати стик, не звужуючи повітряні проходи. Якщо фланець не лягає рівно або отвори не збігаються, не намагайтеся притягнути його болтами із силою. Це може викривити з’єднання, пошкодити кріпильне вушко чи спричинити тріщину. Правильно підібраний колектор установлюється без примусового згинання відгалужень.

Заміна та перевірка стиків

Знімати колектор слід на охололому двигуні. Спочатку очистьте ділянку навколо стиків, від’єднайте повітряний тракт і звільніть кріплення. Відкриті канали впуску тимчасово закрийте чистими заглушками: бруд, уламки старої прокладки та дрібний кріпіж не повинні потрапити всередину. Залишки ущільнень прибирайте обережно, не дряпаючи поверхні прилягання.

Під час складання встановіть відповідні справні ущільнення. Прокладки, які затверділи, порвалися або втратили форму після обтискання, замініть. Поруч варто оглянути шпильки, болти, різьбу та частину повітряного тракту, що приєднується до колектора. Спершу наживіть усі кріплення й перевірте рівність посадки. Затягуйте їх поступово та рівномірно, дотримуючись порядку й моменту, наведених у документації двигуна. Герметик використовуйте лише для з’єднань, конструкція яких це передбачає.

До запуску приберіть тимчасові заглушки та переконайтеся, що всі підключення відновлені. Після складання перевірте стики на негерметичність, прислухайтеся до сторонніх звуків і впевніться, що корпус не торкається сусідніх деталей. Якщо з’єднання пропускає повітря, перевірте ущільнення та прилягання фланця. Додаткове зусилля на кріпленні не усуває помилку підбору чи пошкоджену посадку.
