Кільце шліцьове водила планетарної передачі КПП Z-22/93 DongFeng 240/244 AMG

Шліцьове кільце водила планетарної передачі КПП DongFeng 240/244 використовують для відновлення з’єднання в трансмісії. Водило утримує осі сателітів і бере участь у передаванні обертання, а шліци з’єднують спряжені деталі для передавання зусилля. Зношення кільця збільшує вільний хід у з’єднанні та посилює удари під час зміни навантаження. Позначення деталі — Z-22/93 AMG.

Будова та ознаки зношення

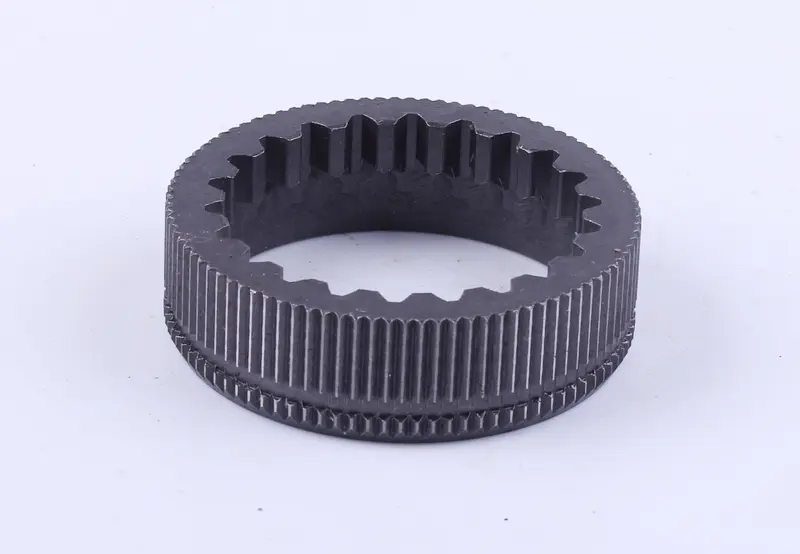

У центральному наскрізному отворі кільця розташовані внутрішні шліци, а зовні — часті поздовжні зубці. Біля одного краю є вузький кільцевий поясок з окремим рядом зубчастого профілю. Під час добору потрібно враховувати обидві поверхні зачеплення, ширину кільця та розташування цього пояска. Збіг лише одного діаметра ще не означає, що деталь правильно стане на місце.

Кільце потребує заміни за наявності тріщин, відколів, викришування зубців, зім’ятих або помітно стоншених бокових граней шліців. Після очищення перевірте, чи немає задирів, слідів проковзування та нерівномірного спрацювання по колу. Типові причини таких пошкоджень — перевантаження, ударне передавання зусилля, недостатнє змащення та перекіс деталей у з’єднанні.

Стукіт під час зміни тяги, надмірний люфт або металеві частинки в оливі дають підставу перевірити цей механізм. Проте лише за такими симптомами не можна визначити, що несправне саме кільце. Після розбирання оглядають і його зубчастий профіль, і шліци спряженої деталі. Якщо відповідна поверхня вже сильно спрацьована, нове кільце не усуне люфт і швидше зношуватиметься.

Як перевірити відповідність

Зіставте позначення Z-22/93 зі знятим кільцем і документацією на конкретну коробку передач. Порахуйте внутрішні шліци та зовнішні зубці, порівняйте їхню форму. Виміряйте діаметр отвору, зовнішній діаметр і загальну ширину. Окремо звірте висоту, положення та профіль крайового пояска. Перед вимірюванням очистьте стару деталь: нашарування мастила та продукти зношення можуть заважати правильно визначити межі поверхонь.

Перевіряйте також посадку в спряжену деталь. За невідповідного профілю кільце може не входити в зачеплення або торкатися зубців лише краями. Надмірне зусилля під час складання здатне пошкодити шліци, а занадто вільне з’єднання спричиняє удари й подальше спрацювання. Зняту деталь варто залишити як зразок до завершення перевірки розмірів і посадки.

На що звернути увагу під час заміни

Розбираючи механізм, зафіксуйте орієнтацію кільця та порядок установлення сусідніх деталей. Приберіть забруднення й металеві частинки з місця монтажу. Огляньте відповідні зубці, посадочні поверхні водила та фіксатори, передбачені конструкцією. Перевірте опори на люфт: якщо залишити перекіс або пошкоджене спряження, навантаження на нове кільце розподілятиметься нерівномірно.

Установлюйте кільце за послідовністю, наведеною в керівництві до КПП, зберігаючи потрібне положення крайового пояска. Не забивайте деталь ударами по зубцях і не припасовуйте шліци підточуванням. Якщо посадка не вдається, перевірте суміщення профілів, відсутність задирок і відповідність кільця. Після складання переконайтеся в належній фіксації та перевірте зазори за документацією. Під час передбаченої перевірки обертання механізм не повинен заклинювати. Змащення з’єднання й остаточне складання виконують відповідно до вимог цієї коробки передач.
