Кільце відтискних важелів зчеплення Xingtai 120/220 AMG

Кільце відтискних важелів зчеплення Xingtai 120/220 AMG працює в механізмі вимикання зчеплення. Воно утворює спільну контактну деталь для важелів, через які зусилля приводу зменшує притискання диска. Завдяки роботі цього механізму двигун можна роз’єднати з трансмісією. Справне кільце потрібне для узгодженого руху важелів і повного вимикання зчеплення під час натискання педалі.

Будова та ознаки зношення

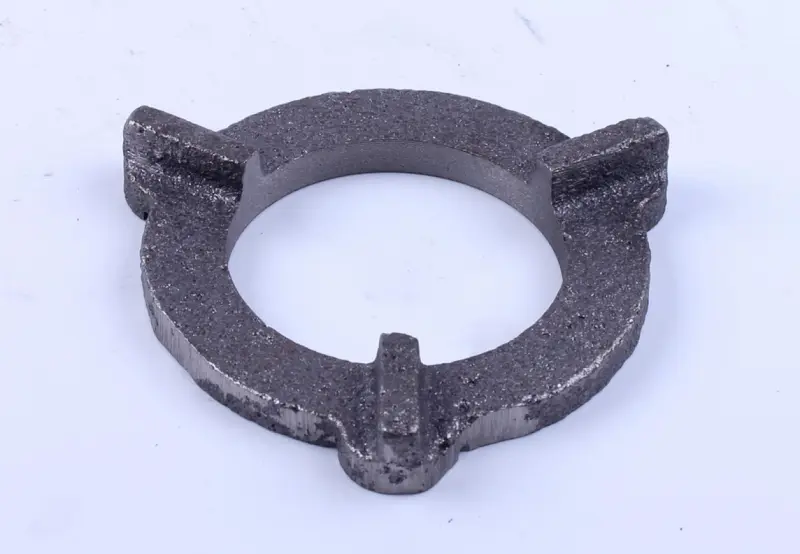

Кільцевий корпус має центральний отвір і три виступи по колу. Для встановлення значення мають їхній профіль, висота й розташування відносно поверхонь контакту. Подібного зовнішнього контуру недостатньо: кільце з іншою геометрією виступів може неправильно сісти в механізмі або змінити положення важелів.

Приводом оглянути деталь можуть бути ривки під час вимикання зчеплення, сторонній звук при натисканні педалі або утруднене перемикання передач. Самі ці прояви ще не визначають причину несправності. На знятому кільці шукають тріщини, відколи, деформацію, глибокі сліди спрацювання та нерівномірно стерті контактні ділянки. Пошкодження виступів чи перекіс корпусу можуть порушити рівномірність передавання зусилля на важелі.

Як перевірити відповідність

Покладіть старе й нове кільця в однаковому положенні та зіставте зовнішній діаметр, розмір центрального отвору, товщину корпусу і повну висоту. Перевірте форму, розміри та розташування всіх трьох виступів. Також порівняйте місця прилягання до сусідніх деталей і спосіб утримання кільця. Збіг лише одного розміру не підтверджує правильного підбору: потрібна відповідність усієї геометрії посадки.

Якщо старе кільце сильно спрацьоване, його стерту поверхню не використовуйте як точний зразок початкової висоти. Зіставляйте її зі станом відповідних поверхонь важелів і вимогами ремонтної документації машини. Помилка у висоті може змінити доступний хід вимикання зчеплення, а невідповідний профіль виступів — зосередити навантаження на вузькій ділянці замість належного прилягання.

Що врахувати під час заміни

Перед розбиранням позначте орієнтацію кільця та запам’ятайте розташування деталей, які його утримують. Дотримуйтеся порядку розбирання саме цього зчеплення, зважаючи на зусилля пружин. Після зняття очистьте посадкові поверхні та огляньте відтискні важелі, їхні опори, кріплення й вижимний підшипник. Задирки, люфт або значне спрацювання поруч із кільцем можуть залишити нерівномірне навантаження навіть після його заміни.

Нове кільце встановлюють у належному положенні та фіксують передбаченим способом. Перевірте, чи воно прилягає без перекосу й не заважає руху механізму. Не забивайте деталь на місце та не обточуйте виступи, щоб примусово її посадити. Пошкоджені фіксатори й зношені суміжні деталі замінюють за результатами огляду, а не залишають для повторного складання.

Після монтажу перевірте положення важелів і вільний хід приводу за інструкцією машини. Заміна кільця не скасовує потреби в регулюванні. Механізм має рухатися плавно й повертатися без заїдань. Під час пробної роботи перевірте повноту вимикання зчеплення та відсутність нових сторонніх звуків. Якщо передачі й далі вмикаються важко, поверніться до перевірки посадки, важелів і регулювання до роботи під навантаженням.
