Колектор випускний тип 2 КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Випускний колектор тип 2 КМ385ВТ для DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG збирає відпрацьовані гази з випускних каналів головки блока та спрямовує їх далі у випускну систему. Деталь кріпиться до двигуна й має щільно прилягати до сполучних поверхонь. Цілісність корпусу та герметичність стиків потрібні, щоб вихлоп проходив передбаченим шляхом, без витоків біля головки блока.

Будова та ознаки несправності

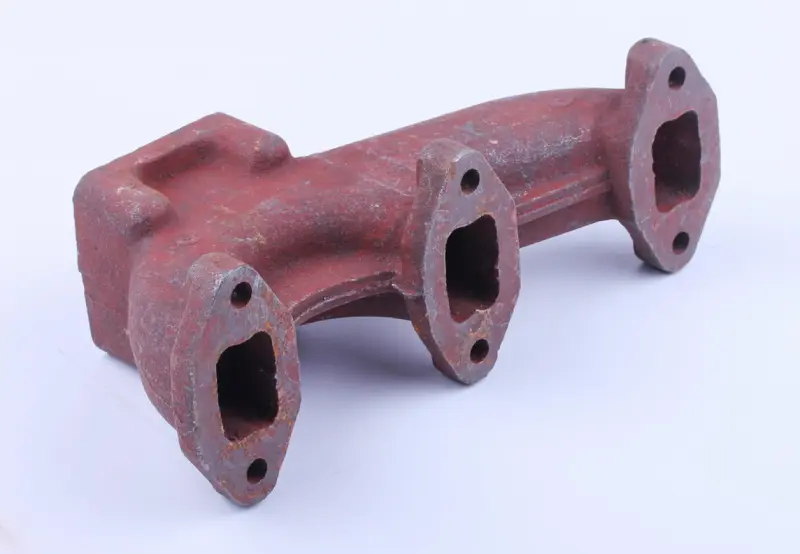

Колектор має спільний корпус із трьома відгалуженнями та окремими приєднувальними фланцями. Кожен фланець містить прохідне вікно і два кріпильні отвори з протилежних боків від нього. Для встановлення має значення взаємне розташування всіх приєднань. Позначення «тип 2» варто звіряти разом із формою знятої деталі: близькі за обрисами колектори можуть відрізнятися кріпленням або положенням виходу до решти випускного тракту.

Чорні сліди сажі біля стиків, різкий звук прориву газів і витік вихлопу з-під фланця — привід перевірити колектор та його ущільнення. Заміну корпусу розглядають за наявності тріщин, пошкоджених місць кріплення або деформації площин прилягання. Водночас витік може виникнути через прогоріле ущільнення чи послаблені гайки. Визначення місця негерметичності допоможе відрізнити пошкодження самої деталі від несправності її з'єднань.

Як перевірити відповідність

Звірте позначення двигуна й тип колектора, а далі порівняйте розміщення трьох фланців зі знятою деталлю. Перевірте відстані між центрами кріпильних отворів, розміри та обриси прохідних вікон, розташування вихідного приєднання. Врахуйте вигин корпусу і простір поруч: встановлена деталь не повинна впиратися в сусідні частини двигуна. Самої назви техніки недостатньо, щоб пропустити перевірку приєднувальних місць.

Переконайтеся, що наступна ділянка випускної системи приєднується без перекосу. Якщо для суміщення отворів доводиться силоміць підтягувати трубу чи колектор, потрібно перевірити правильність підбору та положення деталей. Кріплення не має виправляти невідповідну геометрію: це створює зайве навантаження на корпус і фланці. Зміщення прохідних вікон також заважає правильному сполученню каналів та встановленню ущільнень.

Що врахувати під час заміни

До роботи беруться після охолодження двигуна. Спочатку звільняють з'єднання з рештою випускної системи, підтримуючи приєднані частини, щоб їхня вага не навантажувала кріплення колектора. Знявши деталь, прибирають нагар і залишки старих ущільнень із прилеглих поверхонь. Площини очищають без пошкоджень, а відкриті канали захищають від потрапляння сміття. Одночасно оглядають шпильки, гайки, різьбу та суміжне з'єднання випуску. Пошкоджене кріплення замінюють, для складання добирають нові відповідні ущільнення.

Спершу колектор наживляють і перевіряють, чи вільно суміщаються всі з'єднання. Потім кріплення затягують рівномірно, з моментом і в послідовності, визначеними керівництвом до двигуна. Після складання перевіряють, чи немає витоків вихлопу на стиках, не торкаючись гарячих поверхонь. Якщо залишився звук прориву газів, слід перевірити прилягання та ущільнення. Надмірне затягування замість усунення причини може пошкодити кріплення й не забезпечить герметичного стику.
