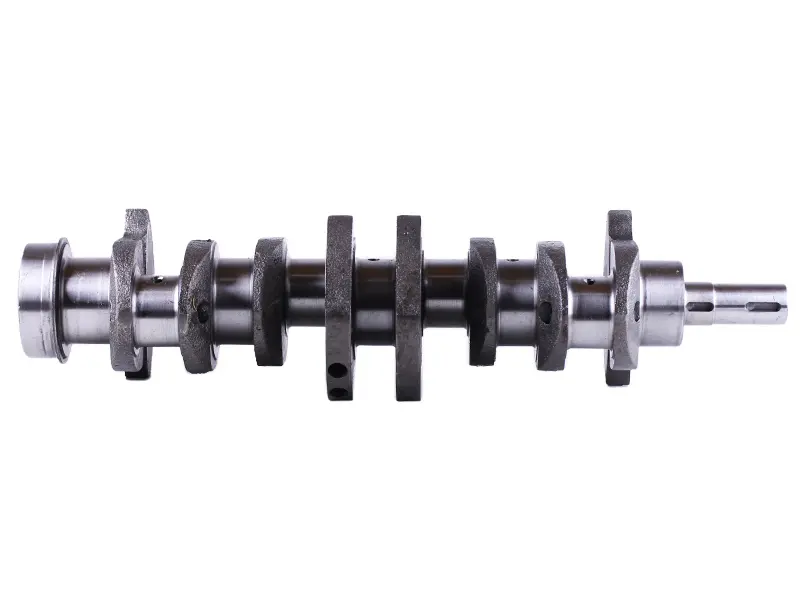

Колінвал JD495 після 2010 року (ш66 кор75) AMG

Колінвал JD495 після 2010 року з позначенням ш66 кор75 призначений для заміни колінчастого вала під час ремонту двигуна. Через шатуни він отримує зусилля від поршнів і перетворює їхній зворотно-поступальний рух на обертання. Стан шийок і посадка в опорах впливають на роботу підшипників, зазори та легкість обертання зібраного механізму.

Будова та призначення

Конструкція поєднує корінні й зміщені відносно них шатунні шийки, щоки та противаги. Корінні шийки спираються на підшипники в блоці, шатунні сприймають зусилля від шатунів. Противаги беруть участь в урівноваженні мас, що обертаються. На шийках є отвори оливних каналів: через них мастило надходить до поверхонь, які працюють під навантаженням.

Для шийок критичні чистота оливи та справність вкладишів. Нестача мастила, забруднення або надмірний зазор у підшипниках можуть спричинити задири й прискорений знос. Гладка на дотик поверхня ще не свідчить про правильну геометрію: діаметри та відхилення форми перевіряють вимірювальним інструментом.

Ознаки зносу

Колінвал перевіряють, коли з нижньої частини двигуна чути стукіт, пошкоджені вкладиші або знизився тиск оливи. Такі симптоми потребують діагностики, адже можуть мати й інші причини. Після розбирання вимірюють шийки, визначають їхню овальність і конусність, перевіряють биття та упорні поверхні. Підставою для заміни стають тріщини, глибокі задири й пошкодження, які виходять за межі допустимого ремонту.

Як перевірити відповідність

Звірте позначення двигуна та рік його випуску, а потім порівняйте вал зі знятою деталлю. Перевірте діаметри й ширину корінних та шатунних шийок, загальну довжину, форму кінців і розташування упорних поверхонь. Позначення ш66 кор75 враховуйте разом із результатами вимірювань та ремонтною документацією двигуна.

Окремо зіставте посадки для деталей приводу, кріплення, пази й отвори для оливи. З'ясуйте, чи шліфували попередній вал під ремонтний розмір. Вкладиші, що працювали з ним, не можна підбирати для нового лише за зовнішньою схожістю. Невідповідність діаметрів змінює зазор у підшипниках, а відмінності посадок заважають правильно встановити та закріпити суміжні деталі.

Підготовка та монтаж

Перед складанням очищають оливні канали й перевіряють опори блока, шатуни та кріплення. Вкладиші добирають за фактичними розмірами шийок і вимогами до двигуна. Разом із ними оглядають упорні елементи та сальники: зношені деталі можуть спричинити зайвий осьовий люфт, витік оливи або пошкодження поверхонь нового вала.

Під час встановлення змащують поверхні тертя, дотримуються правильного положення кришок і послідовності їх монтажу. Кріплення затягують відповідно до ремонтної документації. Після цього контролюють зазори в підшипниках, осьовий люфт і вільне обертання. Якщо після затягування опор вал заклинює, причину усувають до пуску двигуна.

Перед першим запуском забезпечують надходження мастила способом, передбаченим для двигуна. Після запуску стежать за тиском оливи, сторонніми звуками та герметичністю сальників. Така перевірка допомагає вчасно виявити помилку складання й уникнути роботи шийок без належного змащування.
