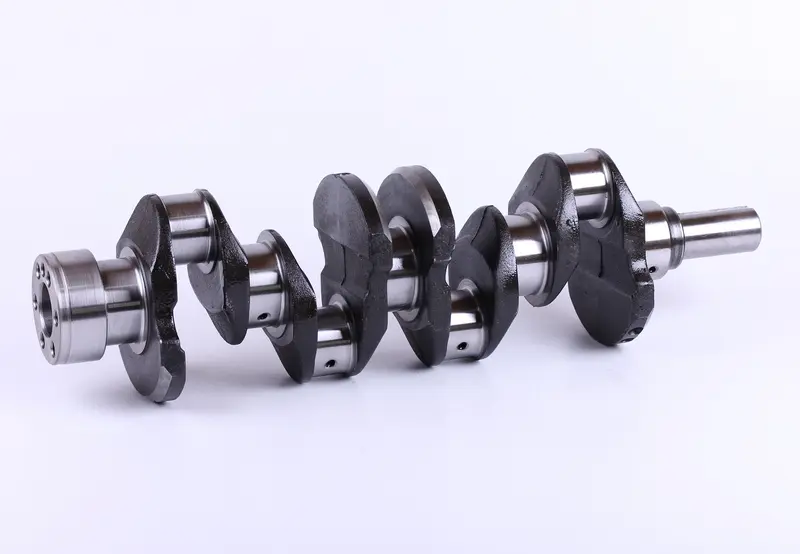

Колінчастий вал ZN490BT AMG

Колінчастий вал ZN490BT AMG працює у кривошипно-шатунному механізмі двигуна: приймає зусилля від шатунів і перетворює зворотно-поступальний рух поршнів на обертання. Стан його шийок та правильність монтажу впливають на роботу підшипників, збереження зазору для мастила й рівномірність обертання. Вал підбирають для ремонту двигуна, коли знята деталь має пошкодження, що потребують заміни.

Будова та ознаки зношення

Конструкція містить корінні й шатунні шийки, щоки та противаги. Через корінні шийки вал спирається на підшипники в блоці двигуна, а через шатунні отримує зусилля від шатунів. Противаги беруть участь в урівноваженні механізму. Отвори оливних каналів на шийках забезпечують підведення мастила до поверхонь тертя, тому під час ремонту перевіряють їхню чистоту.

Стук у нижній частині двигуна, зниження тиску оливи, металеві частинки в ній або пошкоджені вкладиші — привід перевірити колінвал. Остаточне рішення приймають після розбирання та вимірювань: оцінюють стан шийок, відхилення їхньої форми й биття вала. Глибокі задири, тріщини, сліди перегрівання та зношення понад допустимі межі можуть унеможливити подальшу експлуатацію. Сам лише стук не доводить, що замінювати потрібно саме вал.

Як перевірити відповідність

Почніть зі звіряння позначення ZN490BT з документацією двигуна. Далі порівняйте зі знятим валом загальну довжину, розташування корінних і шатунних шийок, їхні діаметри та ширину. Перевірте форму кінців, місця кріплення суміжних деталей, упорні поверхні та посадки деталей приводу. Розташування отворів для оливи також має відповідати конструкції двигуна. Якщо двигун раніше переробляли, одного збігу позначення для підбору недостатньо.

Розмір вкладишів визначають за вимірюваннями шийок і вимогами ремонтної документації. Старий вал міг бути оброблений під ремонтний розмір, тож переносити на новий вал розмір знятих вкладишів без перевірки не можна. Невідповідні посадки заважають правильному складанню, а помилковий зазор у підшипниках може спричинити падіння тиску оливи, перегрівання або заклинювання.

Монтаж і супутня перевірка

До встановлення оглядають вал, очищують оливні канали та вимірюють шийки. У блоці перевіряють постелі корінних підшипників, у шатунах — поверхні під вкладиші. Разом із валом оглядають корінні та шатунні вкладиші, упорні деталі й сальники, замінюючи зношені або пошкоджені. Якщо попередня несправність виникла через нестачу мастила, усувають її причину та очищують шляхи подавання оливи від продуктів зношення.

Поверхні тертя змащують під час складання. Кришки підшипників ставлять у належному положенні та порядку, а кріплення затягують за вимогами конкретного двигуна. У процесі перевіряють зазори в підшипниках, осьовий люфт і легкість обертання вала. Якщо він обертається туго, причину знаходять до запуску: додаткове затягування кріплень проблему не усуває. Після складання контролюють появу тиску оливи, герметичність ущільнень і відсутність стороннього стуку.
